概述:

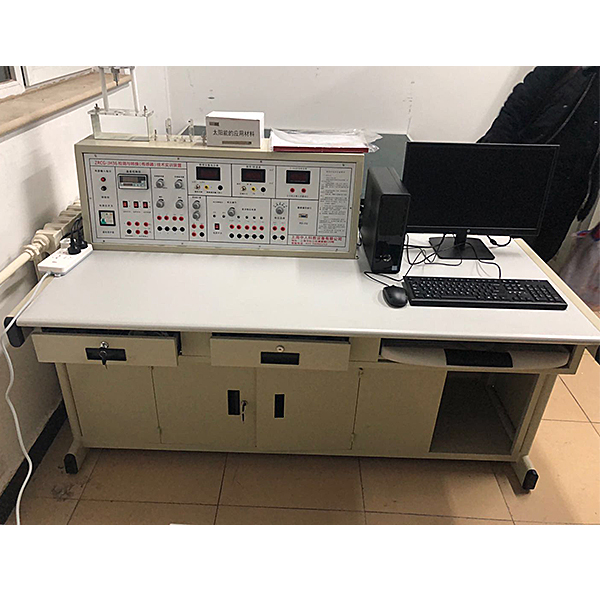

传感器实验台是上海中人教仪厂最新推出为传感器及教学实验而开发的适应不同类别、不同层次的专业教学实验设备。可完成“传感器原理与应用”、“自动检测技术”、“工业自动化仪表与控制”、“非电量电测技术”、“传感器与测控技术”等课程的教学实验。为各高等院校、中专与职业技术学院等新建或扩建实验室,迅速开设实验课提供了理想的实验室设备。

技术参数:

1、输入电源:AC220V±5% 50±1Hz
2、额定电流:≤5A
3、直流电源:±5V ±15V
4、稳压系数:±1%
5、电压纹波:≤10mV
6、非线性误差:≤5%
7、测量精度:≤1%
8、功耗:100VA
9、输出电流:1A
10、相对温度:-5℃～40℃
11、相对湿度:<85%(25℃)
12、实验台规格外形尺寸:1600×750×1100mm

主控台功能:

1、实验台提供四组直流稳压电源:±5V、±15V;±2V～±10V分五挡输出,2～24V可调,具有短路保护功能。
2、低频信号发生器:1Hz-30Hz输出连续可调,Vp-p值10V,最大输出电流0.5A。

检测与转换(传感器)技术实训台,直流调速实训装置

一、产品概述

直流调速实训装置是依据《电力拖动自动控制系统》、《直流调速》、《高级维修电工（直流调速部分）》教材大纲的要求，为配合高等院校、职业培训技术院校相关专业进行的课程实验而推出的一套现代化综合电机及驱动系列实训产品。直流调速实验装置主要训练和考核学员对直流调速装置的参数设置和系统应用能力，通过对直流调速装置主回路、控制回路和直流电动机负载的精心设计，使学员通过实训掌握直流电动机调速各种典型的工作状态。

二、性能指标：

1、工作电源：～3N/380V/50HZ

2、整机容量：≤1.5KVA

3、规格（mm）：1500×700×1500（左右）。

4、重量：300Kg

5、工作环境：温度－10℃～＋40℃相对湿度＜85%（25℃）

三、主要组件：

1.电源控制屏

(1)交流电源

提供单相220V交流电源，输出处设有过流保护技术。配有1只指针式交流电压表，指示电网电压。

（2）稳压电源模块

1）1路输出电压均为0～30V，由多圈电位器连续调节，具有预设式过流过载保护功能，输出最大电流为2A，每路电源输出有0.5级数字电压表指示。
