可编程控制器实验台

可编程控制器实训装置集可编程逻辑控制器、编程软件、模拟控制实验挂箱、实物等于一体，可直观地进行plc的基本指令训练，多个应用广泛的PLC实际应用模拟实验和实物控制实验，同时也为了高层次的设计开发实验提供良好的条件。能完成多个电气控制实验。

本实训装置适合高职院校、职业学校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电子电器应用与维修等专业和非机电类专业的《可编程控制器技术》、《电气及PLC控制技术》、《PLC及其应用》等的实训教学。也适合技工学校、职业培训学校、职教中心、鉴定站的PLC实操、技能鉴定考核。

二、特点：

1、装置采用组件式结构，更换实验模块便捷，如需要扩展功能或开发新实验，只需添加实验模块挂箱即可，永不淘汰。

2、采用西门子可编程序控制器，采用模块化设计，可根据不同的需要组成不同的控制系统。

3、PLC主机的网络教学实验：配有RS485网络通信（也可选择CC-Link通信，价格另议），教师端电脑（主站）分别跟PLC主机（从站）进行直接通信实验（即进行1：N通信），任一台PLC主机（主站）跟PLC主机（从站）进行直接通信实验（即进行N：N通信）。

三、技术性能

1、交流电源：三相五线 AC 380 V±10% 50Hz；

2、温度：-10～50℃；环境湿度：≤90％无水珠凝结；

3、整机功耗：≤1.0 kVA；

4、安全保护措施：实训台桌面采用高绝缘、高强度、耐高温的材料。具有接地保护、漏电保护功能，安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线

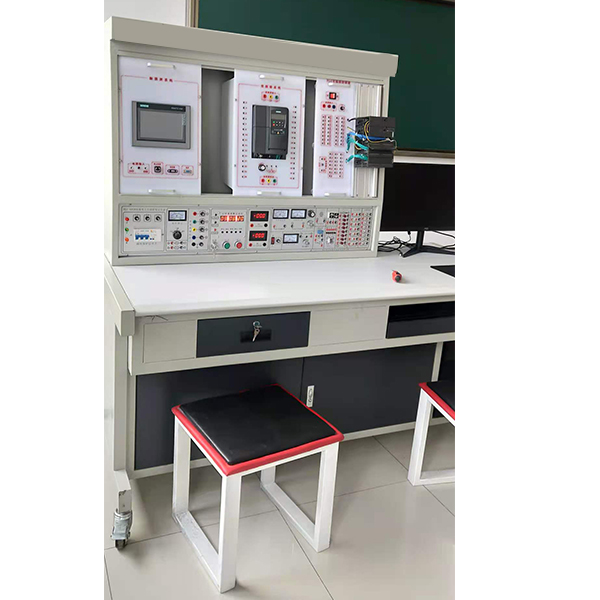

可编程控制器实验台,PLC电气实训装置

一、概述

本装置集变频控制、触摸屏、plc编程逻辑控制器、通信编辑器、编程软件、工控组态软件、仿真教学软件、模拟控制实训挂箱、实物与于一体，综合性强、功能齐全。PLC部分可直观地进行基本指令训练，多个应用广泛的PLC实际应用模拟和实物控制训练，同时也为了高层次的设计开发实验实训提供良好的条件：为了结合教学要求，设计过程参考国内多种教材，从中精选最具典型性的实训项目，配备三相鼠笼异步电机及继电器，能完成多个电气控制项目训练。变频器选用应用广泛的西门子V20变频器，可完成变频调速技术课程的相关教学实训。

二、特点

1．装置采用组件多结构  更换实验模块便捷，如需扩展功能或开发新实验，只需添加实验挂箱即可，永不淘汰。

2．PLC实训对象形像逼真，接近工业现场的实际应用，通过本实验装置的训练，学生很快就能适应现场的工作。

3．采用西门子系列可编程控制器，功能强大，性能优越，采用模块化设计，组合灵活。

4．组态棒图教学 采用MCGS工控组态软件，所有实验都已编辑出形象直观、动感强、教学效果好的组态棒图，进行实验动态跟踪教学。
5.基于现场总线的组态监控实训教学：通过现场总线网络，将实训装置（从站）PLC和主站PLC进行1：N通信。从站的PLC运行控制对象的程序，利用工控网络集中监控的功能，主站PLC可以对任意台从站PLC进行实时监控，符合工业现场控制的要求。学生独立通过PLC完成对各种实训对象的控制，并进行组态实时监控（1：1通信）。

三、装置构成

（一）PLC部分

1．PLC可编程控制器实训台：提供三相电源，直流稳压电源及安全保护装置

2．PLC实训套件

PLC实训模块一：

1）音乐喷池模拟控制  2）答题器模拟控制  3）装配流水线的模拟控制 4）十字路交通灯模拟控制  5）自动轧钢机模拟控制 6）天塔之光/电视塔电波模拟控制

PLC实训模块二：

1）自动送料装车/传送带模拟控制  2）多种液体混合装置/搅拌机模拟控制 3）自动售货机模拟控制 4）水塔自动供水模拟控制  5）邮件分拣模拟控制

PLC实训模块三：

1）基础输入/输出实验  2）四层电梯自动控制  3）中间继电器

PLC实训模块四：
