环形柔性生产线实训装置

教学设备

环形柔性生产线实训装置,光机电气一体化实训台柔性自动生产线是将微电子学、计算机信息技术、控制技术、机械制造和系统工程有机地结合起来,是一种技术复杂、高度自动化系统,柔性制造技术更是当前机械制造业适应市场动态需求及产品不断迅速更新的主

环形柔性生产线实训装置,光机电气一体化实训台

产品概述

柔性自动生产线是将微电子学、计算机信息技术、控制技术、机械制造和系统工程有机地结合起来,是一种技术复杂、高度自动化系统,柔性制造技术更是当前机械制造业适应市场动态需求及产品不断迅速更新的主要手段,是先进制造技术的基础。
工程型柔性制造实训系统是专门为职业院校、职业教育培训机构研制的自动生产线实训系统,根据机电类、自动化类、先进制造类行业、企业中工业自动化应用的特点,对各类自动生产线的工作过程和相关的技术进行研究,对工业现场设备进行提炼和浓缩,并针对实训教学活动进行专门设计,融机、光、电、气、液于一体,包含了、、、气动液压、工业控制网络、电机驱动与控制、计算机、机械传动等诸多技术领域,整个系统由MES生产管理系统、WINCC监控系统、MCGS监控系统、主控plc和下位PLC通过网络通讯技术构成一个完整的多级计算机控制系统,通过训练,能强化了学生对复杂柔性自动生产线的设计、安装、接线、编程、调试、故障诊断与维修等综合职业能力,适合机电类、自动化类相关专业的教学和实训,同时也适合工程技术人员上岗培训。

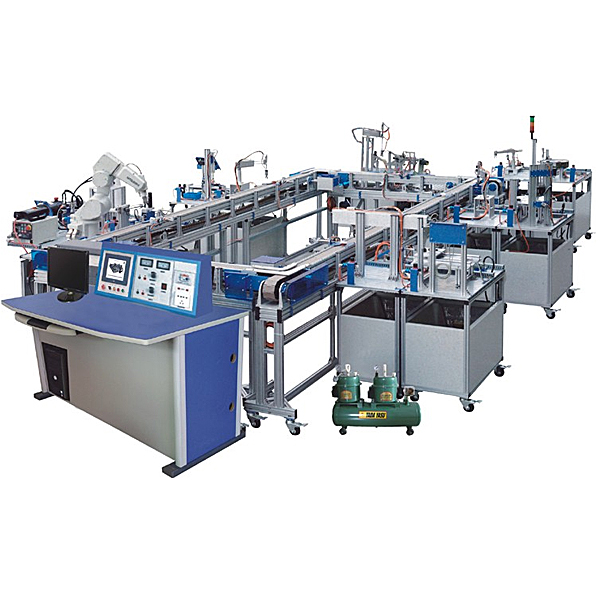

本实训系统是一种典型的环形柔性自动生产线,它由供料检测单元、操作手单元、加工单元、图像检测单元、安装单元、搬运单元、提取单元、成品分装输送单元、三菱6自由度工业机器人单元、分类存储单元、成品检测单元、自动仓储单元、AGV小车单元、液压冲压单元、环形输送线和总控平台组成。通过输送链连成环形生产线。上述机构均安装在工业型材桌面上,系统中的机械结构、电气控制回路、执行机构完全独立,采用工业标准件设计,便于拆、装。
控制系统主站采用西门子S7-300(CPU315-2DP),从站采用西门子S7-200(CPU224),各站之间使用PROFIBUS-DP总线进行通讯,S7-200从站主要用于控制与驱动设备层,并对现场反馈的信号进行采集,S7-300主站采集各从站数据,协调各站运行,并为上位机的监控程序提供数据,同时系统还配有工业以太网通信模块和10.4英寸彩色工业触摸屏,可以完成系统控制网络的集成。
该系统有单机、联机二种工作方式。在单机模式下,各从站独立运行,站间没有数据传送,学员可进行外部接线操作,使用S7-200专用PPI电缆或PROFIBUS总线将编写程序下载到PLC中,并监控程序运行,在联机模式下,系统各从站同时工作,工件依次进行上料、颜色检测、加工、视频检测、机器人装配、装配检测、仓储、物流输送、产品输出等操作,各站间通过PROFIBUS-DP现场总线进行通讯,在主站的控制下实现相关的互锁、数据传送操作,系统中的上位机使用WinCC组态监控软件,对现场设备生产状况进行动态实时监控。
系统工业现场总线和标准的电气接口,支持RS232、RS485、PPI、MPI、PROFIBUS-DP、TCP/IP多种通信方式。系统具备多种组态软件、编程软件、管理软件功能,如MGCS、WINCC、OPC、STEP7、人机交换和MES生产管理系统软件等,为方便教学还配有PLC仿真、气动仿真、多媒体教室电子管理等软件。

技术性能

1. 输入电源:三相四线~380V±10% 50Hz
2. 工作环境:温度-10℃~+40℃ ,相对湿度≤85%(25℃),海拔<4000m


环形柔性生产线实训装置,光机电气一体化实训台
环形柔性生产线实训装置,光机电气一体化实训台

实训装置由型材导轨式实训台、典型机电一体化设备机械部件、plc模块、变频器模块、按钮模块、电源模块、模拟生产设备实训模块(包含上料单元、皮带输送检测单元、气动机械手搬运单元、物料传送仓储单元及返回单元)、触摸屏、接线端子排和各种传感器等组成。采用开放式和拆装式结构,可根据现有的机械部件组装生产设备,使整个装置能够灵活的按实训教学或竞赛要求组装具有生产功能的光机电一体化设备。模块采用工业标准结构及抽屉式模块放置架,互换性强。

实训系统集运动控制、气动控制、变频调速、步进电机驱动、伺服电机驱动、传感器检测、可编程控制、时序逻辑控制于一体。通过基于该实训系统的使用、训练和培训,能充分锻炼操作者团队协作能力、计划组织能力、自动线安装与调试能力、工程实施能力等。同时适合学生进行课程设计、毕业设计。

一、技术性能

1.输入电源:三相四线(或三相五线)~380V±10% 50Hz

2.工作环境:温度-10℃~+40℃  相对湿度≤85%(25℃) 海拔<4000m

3.装置容量:<1.0kVA

4.外形尺寸:1200mm×800mm×1500mm

二、设备配备

主要由型材实训台、上料单元、皮带输送检测单元、气动机械手搬运单元、物料传送仓储单元、物料返回单元、PLC模块、变频器模块、按钮模块、电源模块、各种传感器、触摸屏、物料、I/O接口板和气管等组成组成,完成上料、检测、分拣、搬运、传输、分类、储存、再回到初始位置,是典型的光机电一体化闭环实训平台。

实训项目

任务一:气动系统的安装与调试

(1)气动方向控制回路的安装

(2)气动速度控制回路的安装

(3)气动顺序控制回路的安装

(4)气动机械手的安装

(5)气动系统气路的连接

(6)磁性开关的位置调整

(7)气动系统调试

任务二:变频器、步进电机及驱动器、伺服电机及驱动器的安装与调试

(1)变频器与交流电机主电路的连接

(2)变频器面板的参数设置与操作

(3)变频器面板控制交流电机调速

(4)通过变频器外部端子控制电机启停
