机电一体化及液位综合实验装置

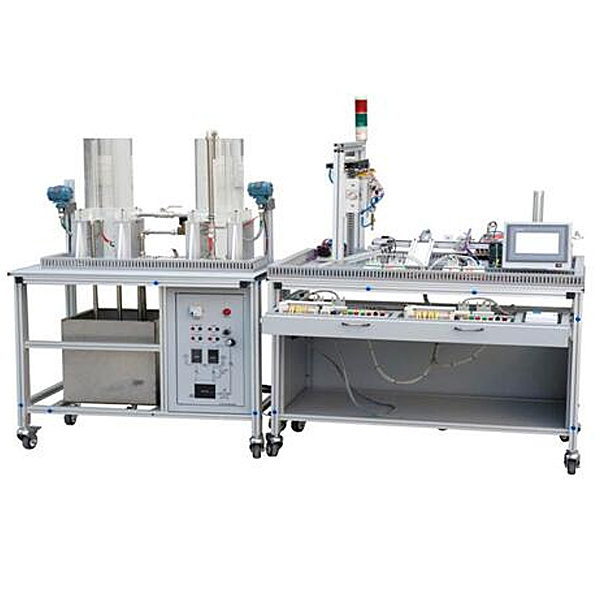

机电气一体化实验台由铝合金导轨式实训台、典型的设备的机械部件、模块、变频器模块、按钮模块、电源模块、模拟生产设备实训模块、接线端子排和各种等组成。整体结构采用开放式和拆装式，实训装置用于机械部件组装，可根据现有的机械部件组装生产设备，也可添加机械部件组装其他生产设备，使整个装置能够灵活的按教学或竞赛要求组装具有生产功能的设备。

主要技术参数

1. 交流电源：三相四线 AC 380V±10%  50 Hz；
2. 温度：-10～40 ℃；环境湿度：＜90%（25℃）；
3. 外形尺寸：长*宽*高=1200*800*1500 mm；
4. 整机功耗：＞1.5 kW；
5. 安全保护措施：具有接地保护、漏电保护功能，安全性符合相关的国家标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。
6.虚拟仿真系统

1.维修电工电子电机与职业资格培训考评仿真软件

本软件为apk的格式，可在PC端使用，也可在移动端使用，本软件即可手动设置故障也能自动设置故障，本软件通过电路图中绿色的框选择手动设置故障点（最多可以设置39个故障点），也可以通过系统自动进行随机1个故障点设置，随机两个故障点设置，随机三个故障点设置，随机四个故障点设置，随机五个故障点设置，本软件内有工具箱，元件库，放大镜，电路图等功能，可通过工具箱可选择万用表进行检测，通过元件库选择合适的元件，通过放大镜可以清楚的了解各个元器件及电路。本软件通过电动机星三角启动控制电路故障的设置，并经过种种排查，让学生了解电动机星三角启动控制电路的工作原理及电路结构。

2.虚拟频谱仪、逻辑分析仪、示波器、三用表仿真软件：

本软件为apk的格式，可在PC端使用，也可在移动端使用，本软件的功能有：电阻的测量、交流电压的测量（测量变压器，若变压器测量烧坏多用表时，冒黑烟提示并可以重置多用表）、晶体管的极性判断、直流电压测量（通电流表档时灯光亮）、直流电流的测量、以及电容好坏的判断。本软件可任意拖动红色与黑色笔头，2个笔头拖拽至被测物体上定位时显示红圈，如未定位准确无红圈显示，并在进行错误操作的时（如所选量程错误、所测数据错误等等），仪表指针将无反应、提示错误重新测量等，本多用表可选择交流电压档，直流电压档，电阻档，电流档，电阻调0，并且可放大显示数据，可清楚观看所测数据大小。学生可以通过本软件学习多用表的正确使用方法。

机电一体化及液位综合实验装置,电力电子实训装置

一、概述

本装置是根据《维修电工（高级）》（中国劳动社会保障出版社出版）培训教材中关于电力电子与电气传动部分的技能培训要求，吸收国内同类产品的优点，充分考虑了实训室的现状和发展趋势，对原“电力电子技术及电机控制实训装置”在外形、功能上进行优化组合，精心研制而成。

二、适用范围

不仅涵盖了各职业院校、高级技校所开设的《电力电子技术》、《直流调速系统》、《交流调速系统》、《电力拖动自动控制系统》等专业课程所要求的主要实训项目，还可以用于对从业人员进行岗位培训、就业培训以及各省、市的维修电工培训和鉴定考核使用。

三、技术性能

1.输入电源：三相四线～380V±10%50Hz

2.工作环境：环境温度范围为-10℃～+40℃相对湿度＜85%(25℃)海拔＜4000m

3.装置容量：＜1.5kVA

4.外形尺寸：175cm×70cm×152cm

三、适用范围
本装置涵盖了各类院校等所开设的“电力电子技术(或称半导体变流技术)”、“直流调速”、“交流调速”、“电机控制”、“电力拖动自动控制系统”及“控制理论”等专业课程所要求的实验实训项目。
四、技术性能
1、输入电源:三相四线(或三相五线380V±10％50HZ)
2、工作环境:温度-10℃－+40℃　相对湿度＜85％（25℃）海拨＜4000m
3、装置容量：＜1.5KVA
4、外形尺寸：175×72×162cm

五、装置的基本配备
