实训考核装置的构成：

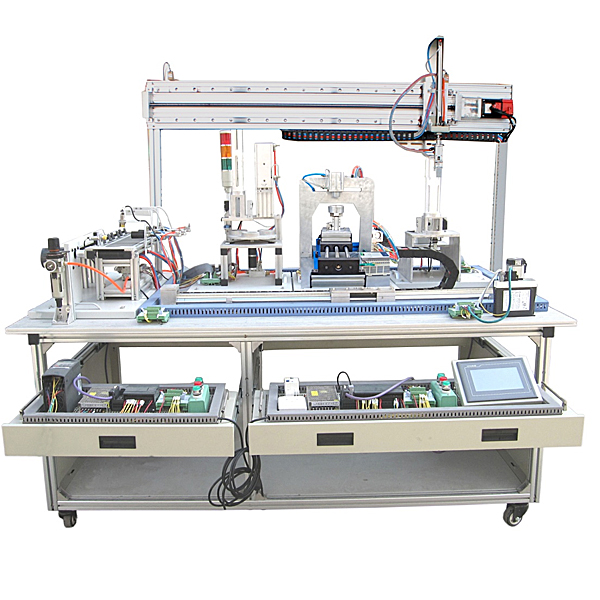

实训装置由由铝合金导轨式实训台、典型的机电一体化设备的机械部件、plc模块、变频器模块、按钮模块、电源模块、模拟生产设备实训模块、接线端子排和各种传感器、计算机等组成。整体结构采用开放式和拆装式，实训装置用于机械部件组装，可根据现有的机械部件组装生产设备，也可添加机械部件组装其他生产设备，使整个装置能够灵活的按教学或竞赛要求组装具有生产功能的机电一体化设备。模块采用标准结构和抽屉式模块放置架，互换性强；按具有生产性功能和整合学习功能的原则确定模块内容，使教学或竞赛时可方便的选择需要的模块。要求具有可拓展功能，可以组成更加大型的生产模拟系统，以配合各个用户学校不同层次，不同专业的教学及培训要求。

技术参数

1. 交流电源：三相五线 AC 380V±10% 50 Hz；

2. 温度：-10～40 ℃；环境湿度：≤90%（25℃）；

3. 外形尺寸：长×宽×高=2000×880×1500 mm；

4. 整机功耗：≤2 kW；

5. 安全保护措施：具有接地保护、漏电保护功能，安全性符合相关的国家标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。

光机电一体化实训考核装置的配置

序号	名称	主要元件或型号、规格	数量
1.	实训桌	2000×880×840 mm	1张
2.	触摸屏模块	7英寸 TFT真彩mcgs7062，65K色	1块
3.	PLC模块每台只能选择一种系统	1、三菱系统主机FX3U-48MT 1台主机FX3U-32MR 3台主机FX3U-48MR 1台通讯模块FX3U-485BD 5个模拟量扩展模块FX0N-3A 1台 SC-09通信线 2、西门子系统 S7-200-224CN AC/DC/RLY I14/O10， AC220V供电 2台 S7-200-226CN AC/DC/RLYI24/O16 AC220V供电 1台 S7-200-224CNXP AC/DC/RLY I14/O10 AC220V供电 1台 S7-200-226CN DC/DC/DC I24/O16 DC24V供电 1台能完成（1）网络的硬件连接、调试；（2）网络参数设置、调试；（3）基于485现场总线多台PLC的复杂网络数据读写程序编写与调试。	1套
4.	变频器模块每台只能选择一种系统	三菱变频器 E740-0.75KW 西门子变频器MM420 0.75KW	1块
5.	电源模块	单相电源总开关（带漏电和短路保护）1个，单相电源插座2个，D50B电源，24V/1A、5V/5A	4套
6.	上料单元	单杆气缸，磁性开关，电磁阀，光电开关1只	1套
7.	物料传送机部件	三相交流减速电机（AC380V，输出转速130r/min）1台，送料盘1个，光电开关1只；	1套
8.	运输机械手部件	伺服电机及驱动器各1只、丝杠1根、单杆气缸1个，气爪1个；MHMJ022G1U永磁同步交流伺服电机，及MADKT1507E全数字交流永磁同步伺服驱动装置作为运输机械手的运动控制装置。	1套
9.	皮带输送机部件	三相减速电机（380 V，输出转速40r/min）1台，平皮带1355×49×2 mm 1条；	1套
10.	加工机构	主要由物料台、物料夹紧装置、龙门式二维运动装置、主轴电机、刀具以及相应的传感器、磁性开关、电磁阀（日本SMC）、步进电机及驱动器、主轴电机、滚珠丝杆副、支架、机械零部件构成。	1套
11.	装配单元	主要由井式供料单元、三工位旋转工作台、平面轴承、冲压装配单元、光电传感器磁性开关、电磁阀、电机及驱动器、支架、机械零部件构成。	1套
12.	物件分拣仓储机构	单出杆气缸3只，金属传感器1只，光传感器2只，磁性开关6只，物件导槽3个，单控电磁换向阀3只，气缸和SMC电磁阀均	1套
13.	接线端子模块	接线端子和安全插座	5套
14.	物料	金属5个，尼龙黑白各5个	15个
15.	安全插线		1套
16.	气管	Φ4\Φ6，气管为蓝色，每台配有足量气管	1套
17.	PLC编程线缆		1条
18.	触摸屏与计算机通信线		1条
19.	触摸屏与PLC通信线		1条
20.	配套工具		1套
21.	产品配套光盘		1套
22.	电脑推车		1台
23.	塑料泡沫盒		1套
24.	静音空气压缩机	0Mpa-1.0Mpa，气泵噪音≦65分贝，符合国家标准	1台
