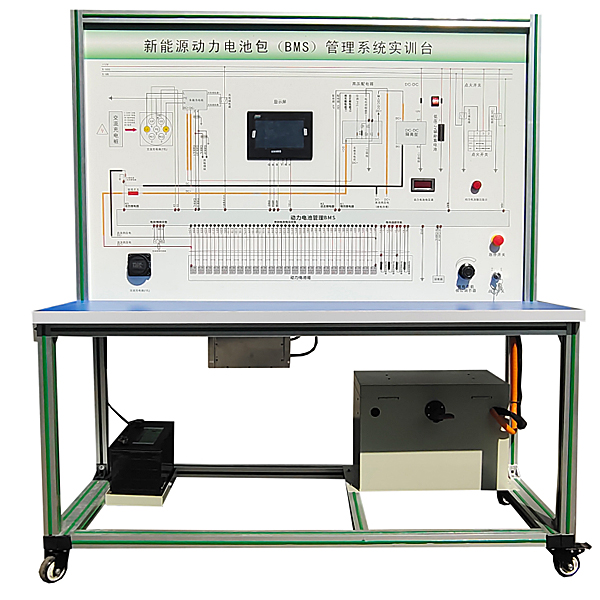

电动汽车电源管理实训装置

一.产品简介

选用新能源车辆 磷酸铁锂 动力电池包，单体电池（3.2V20AH，共24串），带CAN总线的一体机BMS电池管理系统，有被动均衡功能；真实地呈现了磷酸铁锂动力电池包核心零部件之间的连接控制关系、安装位置和运行参数，以及高压系统安全注意事项，并培养学员对磷酸铁锂动力电池包(BMS)故障分析和处理能力。适用于了解与验证电动汽车的动力电池参数进行实时监控、故障诊断、SOC估算、短路保护、绝缘检测、充放电控制、均衡等功能，并通过CAN总线的方式与带CAN通讯的车载充电机进行信息交互，保障电动汽车高效、可靠、安全运行的BMS教学实训实验。

二.功能特点

1.真实可运行的新能源动力电池充放电总成，充分展示各主要零部件组成结构和逻辑控制关系。

2.各主要部件安装在实训台上，电气连接方式与实车相同，可以方便拆卸，让学员在拆装连线过程掌握高压系统零部件拆装要点和安全保护。

3.BMS电池管理系统带被动均衡功能，带开关控制保护（单体断线、短路、过压、欠压、过流、过温），与车载充电机CAN通讯，通过BMS控制车载充电机工作，估算SOC(荷电状态)等。

3.1具有单体电压数据采集、总电压数据采集、电流采集、温度采集。

3.2具有完备的故障等级报警功能，包括电压、电流、温度等故障报警。

3.3具有SOC估算功能。

3.4具有充放电控制功能。

3.5具有被动均衡管理功能。

3.6系统开关无源机械触点。

4.动力电池包显示器（7寸触摸屏）安装在面板上，可以观察充放电过程各项参数，掌握动力电池包充放电过程控制逻辑和主要部件参数变化规律。

5.实训台配放电模块，模仿车辆能量消耗过程，放电电流大小可以选择动力电池包设置有新能源汽车机械维修开关，可以打开上盖观察；高压电器连接器均采用国标产品，性能可靠。

6.实训台配备12V电源接地机械开关，可随时断开12V接地，切断整个系统电源。



电动汽车电源管理实训装置,汽车传感器与执行器综合实训装置

一、产品简介
该设备采用汽车传感器与执行器系统的真实部件，充分展示汽车传感器与执行器系统的组成结构和工作过程。
适用于学校对汽车传感器与执行器系统理论和维修实训的教学需要。
二．功能特点
1.采用完整的发动机传感器与执行器部件（元器件采用积木模块制作，灵活取放与固定实验挂件），使用曲轴传感器信号轮，模拟发动机运行；实验插接导线连接好后，可真实演示发动机传感器、控制单元、执行器的工作过程(如火花塞点火、喷油器喷油、燃油泵工作的动作过程。)
2.安装原车发动机控制单元，组合仪表，燃油箱，油泵，油泵继电器，保险丝盒，喷油嘴4个，喷油导管，喷油量杯，可移动台架，多个传感器和执行器。
3.示教板面板上绘有彩色喷绘电路图，学员可直观对照电路图对接传感器与执行器，认识和分析汽车传感器与执行器系统的工作原理。
4.示教板上安装有燃油箱，燃油量传感器，发动机控制单元，组合仪表，油泵继电器，点火开关，诊断座，保险盒，安装喷油嘴和量杯，面板上安装有检测端子，可直接在面板上检测发动机控制系统电路元件的电信号。
5.设备面板上传感器侧安装有检测端子，可直接对接传感器与执行器。
6.模拟曲轴位置传感器信号，可使燃油泵工作，喷油嘴喷油，火花塞点火。
7.设备上安装有诊断座，可连接专用或通用型汽车解码器，对发动机控制单元进行ECU编码查询、读取故障码、清除故障码、读取数据流、执行元件测试、参数设定、波形分析等自诊断功能。
8.设备面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，示教板底座上配有40cm左右的桌面，方便放置资料、轻型检测仪器等。
9.设备底架部分采用钢性结构焊接，表面采用烤漆工艺，带自锁脚轮装置，移动灵活。
10.设备工作采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功能。
11.元器件采用积木模块制作，固定件采用冷板冲压成形。
12.实验桌采用钢木结构制作，美观大方。
13.机械装配与钳工装配虚拟仿真软件：本软件基于unity3d开发，可选6级画质，设有减速器、轴系结构的设计与虚拟拆装、常见机械机构设计与仿真，机构资源库，典型机械机构（汽油机发动机的虚拟拆装），软件为一个整体软件，不能为一个个单独的资源。
A.减速器设计与虚拟拆装界面可选涡轮蜗杆圆锥齿轮减速器、二级展开式圆柱齿轮减速器、圆锥圆柱齿轮减速器、同轴式圆柱齿轮减速器、圆锥齿轮减速器、一级圆柱齿轮减速器。
涡轮蜗杆圆锥齿轮减速器：进入软件后自动播放装配内容，视频中各步骤均有文字说明
二级展开式圆柱齿轮减速器：进入软件后采用视频的形式播放内容，视频内容应包含：零件名称（扫描二维码可看零部件名称）、拆装演示（包含拆卸、装配）、虚拟拆装（包含整体、低速轴、中速轴、高速轴、箱盖、箱座）
圆锥圆柱齿轮减速器、同轴式圆柱齿轮减速器、圆锥齿轮减速器、一级圆柱齿轮减速器：点击进入后自动跳转到edrawings界面，模型均为三维模型，通过点击零部件显示零部件名称，可360°全方位旋转、放大、缩小、平移，同时可通过移动零部件功能，将整个减速器进行拆卸组装，同时可以选择主页按钮回到减速器最初始的状态。圆锥齿轮减速器、一级圆柱齿轮减速器增加了插入横断面功能，可自由拖动横断面观察减速器内部结构。
B.轴系结构的设计及虚拟拆装界面可选零件认知、拆装演示、实战操作。
1、零件认知：内设斜齿轮、无孔端盖、联轴器、联轴器键、轴、齿轮键、带孔端盖、轴套、深沟球轴承的三维模型与零件名称，任意零件均可进行360°旋转
