产品简介：

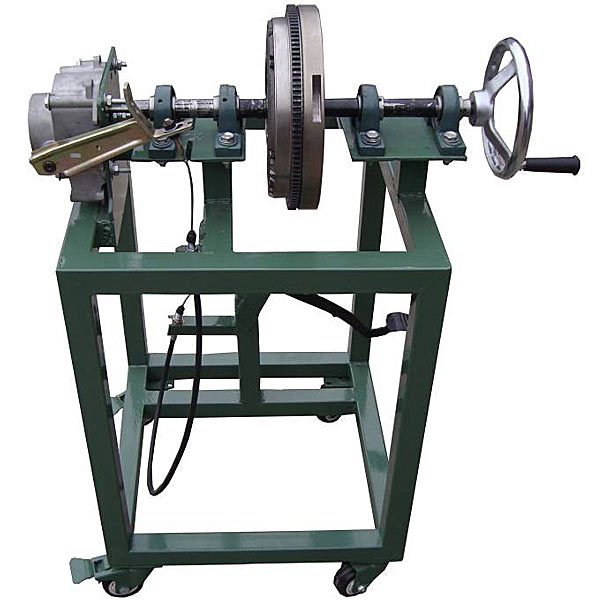

该设备采用汽车机械式离合器实物为基础，各部件齐全，布局合理，可全面展示离合器的内部结构和部件运动情况，适合于离合器理论和实践操作的教学需要。

功能特点：
1. 采用真实的汽车机械式离合器部件，充分展示汽车机械式离合器的内外结构。
2. 手摇输入轴，模拟发动机飞轮转动，踏下离合器踏板，可真实演示汽车离合器的工作过程。

基本配置：

序号	名称	规格型号	单位	数量
1	机械式离合总成	大众	套	1
2	离合器踏板		套	1
3	离合器拉线		套	1
4	离合器分离机构		套	1
5	变速器输入轴		个	1
6	手摇驱动机构		套	1
7	移动台架(带自锁脚轮装置)	1000×500×600mm (长×宽×高)	台	1

机械式离合器实验装置,汽车四轮驱动与传动实训装置

一、产品简介
该设备采用汽车四轮驱动与传动系统解剖实物为基础，全面展示车辆四轮驱动系统的组成结构。
适合于车辆四轮驱动系统理论教学和拆装实训的教学需要。

二、功能特点
1.采用真实的车辆四轮驱动系统部件，充分展示车辆四轮驱动系统的组成结构。
2.由单相减速电机带动减速机，电机带动变速器输入轴做低速运转，真实演示从变速器的输入轴到分动箱与驱动轮的动力传递过程。
3.实训台驱动部分加装安全防护罩。
4.实训台提供了学员拆装车辆四轮驱动系统的工作平台。
5.机械装配与钳工装配虚拟仿真软件：本软件基于unity3d开发，可选6级画质，设有减速器、轴系结构的设计与虚拟拆装、常见机械机构设计与仿真，机构资源库，典型机械机构（汽油机发动机的虚拟拆装），软件为一个整体软件，不能为一个个单独的资源。
A.减速器设计与虚拟拆装界面可选涡轮蜗杆圆锥齿轮减速器、二级展开式圆柱齿轮减速器、圆锥圆柱齿轮减速器、同轴式圆柱齿轮减速器、圆锥齿轮减速器、一级圆柱齿轮减速器。
涡轮蜗杆圆锥齿轮减速器：进入软件后自动播放装配内容，视频中各步骤均有文字说明
二级展开式圆柱齿轮减速器：进入软件后采用视频的形式播放内容，视频内容应包含：零件名称（扫描二维码可看零部件名称）、拆装演示（包含拆卸、装配）、虚拟拆装（包含整体、低速轴、中速轴、高速轴、箱盖、箱座）
圆锥圆柱齿轮减速器、同轴式圆柱齿轮减速器、圆锥齿轮减速器、一级圆柱齿轮减速器：点击进入后自动跳转到edrawings界面，模型均为三维模型，通过点击零部件显示零部件名称，可360°全方位旋转、放大、缩小、平移，同时可通过移动零部件功能，将整个减速器进行拆卸组装，同时可以选择主页按钮回到减速器最初始的状态。圆锥齿轮减速器、一级圆柱齿轮减速器增加了插入横断面功能，可自由拖动横断面观察减速器内部结构。
B.轴系结构的设计及虚拟拆装界面可选零件认知、拆装演示、实战操作。
1、零件认知：内设斜齿轮、无孔端盖、联轴器、联轴器键、轴、齿轮键、带孔端盖、轴套、深沟球轴承的三维模型与零件名称，任意零件均可进行360°旋转
