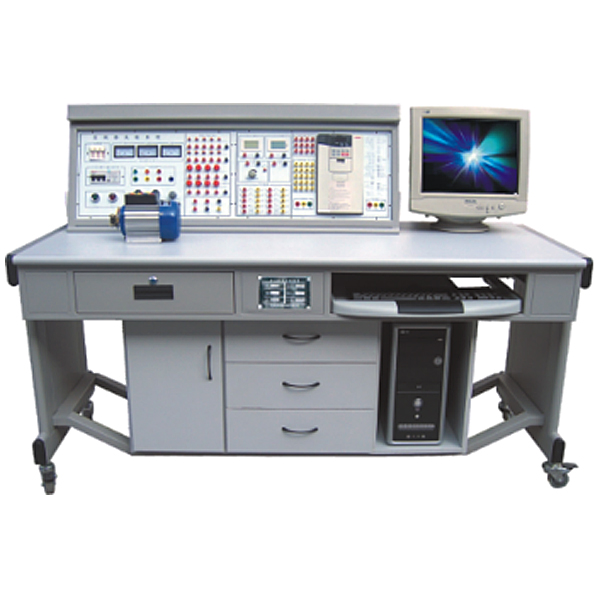

交流电机变频调速控制实验装置

本装置是在--当前变频调速实训教学设备的基础上，推出的一款先进的变频调速装置，该实训装置为变频技术实训和考核提供了先进的操作平台。变频器选用应用广泛的三菱FR-A540-0.75K变频器（用户也可选用其它品牌的变频器，价格另议），带有RS485通信接口。实训台可完成“变频调速技术”课程的相关教学实训。特别是系统提供开放式实训教学，可充分培养学生的实际动手能力，为参加就业岗位打下坚实的基础。

二、技术性能

1.输入电源：三相四线（或三相五线）～380V±10%  50Hz

2.工作环境：温度-10℃～+40℃  相对湿度＜85%(25℃)

3.装置容量：＜0.5KVA

4.重    量：＜110Kg

5.外形尺寸：1600mm×750mm×1300mm

6.安全保护：具有漏电压、漏电流保护装置，安全符合国家标准

三、装置组成

实训装置由控制屏、实训桌、变频实训组件、继电接触实训组件、数字量/模拟量输入输出给定指示组件、三相异步电机、电机导轨、测速机构等组成。

（一）控制屏（铁质双层亚光密纹喷塑结构，铝质面板）

1.交流电源控制单元

三相四线380V交流电源经空气开关后给装置供电，电网电压表监控电网电压，设有带灯保险丝保护，控制屏的供电由钥匙开关和启停开关控制。

提供三相四线380V、单相220V电源各一组，由启停开关控制输出，并设有保险丝保护。

2.直流电源、直流电压/电流表、逻辑输出及指示等

直流电压：0～10V可调输出；直流电流：4～20mA；直流数字电压表/电流表；电压表量程0～200V、输入阻抗为10MΩ、精度0.5级；电流表量程0～200 mA、精度0.5级；同时设点动、自锁按钮、逻辑开关、直流24V继电器、1K电位器。

3.继电接触实训组件

提供交流接触器3只、时间继电器1只，以上器件所有端子均已引至面板上，完全由操作者自由布线，实训特点明显。

4.变频器实训模块

装置采用三菱FR-A740-0.75K高性能变频器，三相380V交流供电，内置EMC滤波器，输出功率0.75KW。集成RS485通讯接口，具有V/F控制、无传感器矢量速度/转矩控制、闭环高精度转矩/速度/位置控制等工作模式；集成12路数字量输入/9路数字量输出，3路模拟量输入/2路模拟量输出；具备输入缺相、电压不足、过电压短路、瞬时停电、断线检测、位置误差、失速防止等保护功能。

交流电机变频调速控制实验装置,表面粗糙度对比测量组合实训台

公差配合与技术测量是机械类专业非常重要的-一门技术基础课、技能课和应用课。是机械零件设计图样上的一项重要技术要求，更是机械产品的静态和动态几何精度的重要组成部分。--科学技术的发展和生产水平的提高，对机械产品的几何精度也提出了越来越高的要求，几何精度已经形成了一门独立的技术学科，并且受到学术界和工程技术界有识之士的高度重视。
本系列装置以设计工程师对精度设计的实际要求为标准，结合实际教学情况和教学对象条件为前提，精心.研制了一套理论与实际相结合的教学产品。适用于全日制普通高中、职工中学、职业中学、高职及本科院校机电类专业的零件设计与检测、检验教学。
训练项目
训练一:外圆车削表面粗糙度对比检测
训练二:端面铣表面粗糙度对比检测
训练三:刨削表面粗糙度对比检测
训练四:平面磨削表面粗糙度对比检测
基本配置
实训箱:
箱体采用优质的铝合金型材，具有结构坚固、外形美观，内衬为开模成型防震材料，能够有效保护产品免受损坏，外形尺寸: 400*320* 100mm;
组件(对象) :
外圆车削表面粗糙度对比零件1套、端面铣表面粗糙度对比零件1套、刨削表面粗精度对比零件1套、平面磨削表面粗糙度对比零件1套等组成;
配套资料:
外圆车削表面粗糙度对比样块1套、端面铣表面粗糙度对比样块1套、刨削表面粗糙度对比样块1套、平面磨削表面粗糙度对比样块1套;教学资料等;
职业技能综合集成训练虚拟仿真系统：
软件内模型可进行360°旋转、放大、缩小、平移，设有通用互动按钮：返回、首页、帮助。所有虚拟仿真任务过程有提示，在进行完一项任务后软件自动打钩。工具库上方设有实验任务
1、基本立体（旋转模型时XYZ空间坐标图标自动跟随旋转。）
A、平面立体：实验步骤分为实验任务（文字提示任务）—搭建模型（拖拽工具库中的模型到三投影面体系中，并自动显现投影，选择错误时有提示）—改变姿态（通过点击上下左右箭头改变）—选择投影（进入答题界面，在6项中选择此时完成的三维投影图）
B、截切立体：实验步骤分为实验任务（文字提示任务）—搭建模型（拖拽工具库中的模型到三投影面体系中，并自动显现投影）—标注投影情况（为三维投影图标定，在14处空白栏中选择相应的标注符号）
C、相贯立体：实验步骤分为实验任务（文字提示任务）—挖孔（选择任意挖孔模型，此时将可在XYZ空间坐标中选择任意面，模型同时切换，并出现一个坐标滑块，根据滑块位移大小，模型出现对应程度的剖切面）—孔径变化（选择1-4孔径）—后方通孔—选择投影（进入答题界面，在8项中选择此时完成的三维投影图）
