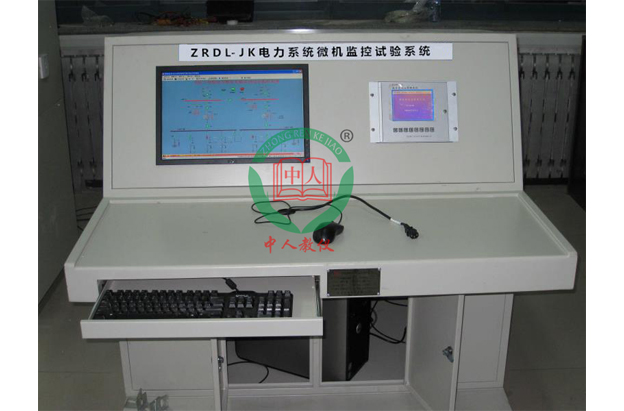

ZRDL-JK电力系统微机监控实验台
基本参数
电力系统自动化实训室设备1、基本参数1) 型号：
2) 供电电源：三相五线供电380V，
3) 功率： 不大于1KW；
4)尺寸：1200mm*1400mm*1000mm（高*长*宽，热镀锌板喷塑）
5) 防护等级：IP45
环境条件
环境温度
工作：－10℃～+50℃
贮存：－25℃～ ＋60℃ 在极限值下不施加激励量，设备不出现不可逆变化，温度恢复后装置应能正常工作；
相对湿度：<85%HR，无凝露
大气压力：86~106kＰa
海拔高度：<4000m
其它条件：设备周围的空气中不应含有带酸、碱、腐蚀或爆炸性的物质。
绝缘性能
绝缘电阻：设备所有电路与外壳之间绝缘电阻在标准实验条件下，不小于100MΩ。
介质强度：设备所有电路与外壳的介质强度能耐受交流50Hz，电压2KV(有效值)，历时1min 试验，而无绝缘击穿或闪络现象。当复查介质强度时，试验电压值为规定值的75%。
冲击电压：设备的导电部分对外露的非导电金属部分及外壳之间，在规定的试验大气条件下，能耐受幅值为5KV的标准雷电波短时冲击检验。
机械性能
工作条件：能承受严酷等级为１级的振动响应、冲击响应检验；
运输条件：能承受严酷等级为１级的振动耐久、冲击耐久及碰撞检验
参考尺寸：长1400mm、宽1000mm、高1100mm三组合计算机操作台，台子配有多功能抽屉柜，键盘滑板等。
操作台带有滚轮方便移动。
系统平台
电网系统SCADA监控综合自动化软件系统的软、硬件设计基于开放式系统规范要求，系统软件采用客户/服务器结构，它可以减少网络负荷，提高系统配置的灵活性，监控系统即可配置为独立的服务器、客户机，也可配置为客户、服务器合二为一的模式，服务器模块采用互为热主备的双冗余模式，监控系统可以运行在支持WIN7/win xp/WindowsNT/2000操作系统的任意硬件平台，包括PC、ALPHA或其它任何类型的工作站。电力监控综合自动化软件系统：描述如何启动在线监控系统；如何利用系统主菜单和工具栏进行常用操作；如何在监控画面中进行数据监视和操作；如何在事件列表中进行越限报警，变位信息，操作结果的查询；如何使用实时曲线和历史曲线对数据进行趋势分析；如何打印报表和接线图；如何进行事故追忆。同时详细描述报表的制作以及曲线的定义等等。
⑴支持多种网络结构：支持保护单网/双网、监控单网/双网和单双网混合结构；可与监控系统共享网络，也可单独组网。
⑵在通信规约上，系统采用MODBUS规约，这种规约的优点在于其开放性好，能够很方便地兼容其他厂家的设备。
⑶提供图形编辑系统，图形画面可在线编辑和保存；保护装置的监视完全采用图形显示界面，画面美观、组态灵活、操作方便。
⑷提供多种通讯接口，如以太网、RS232/485串口、，可以根据实际情况，方便地进行结构扩充和与其他厂家的设备进行连接。
⑸采用规约转换器，便于系统扩充，能将硬件故障造成的影响降低到最小。
⑹实现电力系统的“四遥”功能。
⑺反映“多机电力网”电能的生产、传输、分配和使用的全过程，具有信息化和数字化的特点，实现电力系统的调度自动化。
⑻能与多台电力系统综合自动化实验系统相联，可扩展。
⑼实验系统安全可靠、操作灵活方便、物理现象直观。
⑽可以外接计算机和投影仪，以便实现计算机仿真和模拟电力系统模拟屏。
⑾软件运行系统要求支持Windows2000/XP/Win7平台，软件界面友好，能以报表 的形式反映试验结
能完成下述实验：
（1）电力系统运行方式实验；（2）切机、切负荷等稳定实验；
（3）电力系统负荷调整实验；
（4）电力系统潮流分析实验；
（5）电力系统故障计算分析实验；
（6）电力系统实时监控；
（7）电力系统有功功率平衡和频率调整实验；
（8）电力系统无功功率平衡和电压调整实验；
（9）电力网的电压和功率分布实验；
（10）遥控、遥测、遥信、遥调四遥实验。
