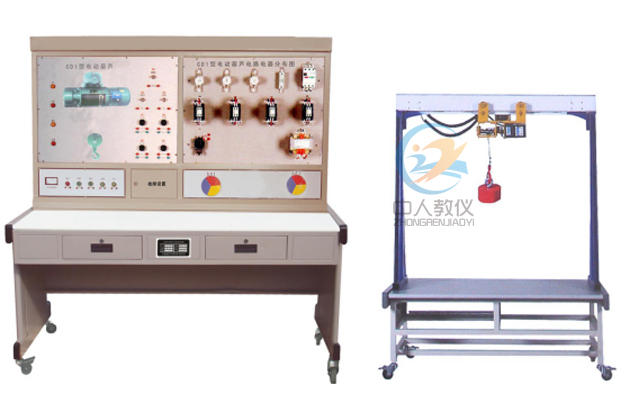

ZRJC-D01电动葫芦电气控制线路实训装置

一、概述

电葫芦电气技能实验台是在原“电动葫芦电气技能实训考核装置”的基础上又进一步改进和提升,它增加了CD1型电动葫芦仿真半实物模型,通过接口把机床电气部分和机床的实物模型连接起来,将机床的各运动过程全部展现出来,更加真实,直观,。本装置适合于维修电工初、中、高级技能鉴定中有关机床电气部分的培训考核。
电动葫芦电气控制线路实训装置,电葫芦电气技能实验台

二、产品特点

1.CD1型电动葫芦半实物仿真模型是参照实际CD1型电动葫芦的功能,并按一定尺寸比例缩小而设计的;
2.本套装置电气部分的操作,能实现CD1型电动葫芦各种运动,它包括:吊钩的升降,葫芦装置的平移。
3.机床电气的所有接点,在装置的面板上都设置了相应的测试点,方便学生检测判断,同时在面板下方还设置了故障排除开关;
4.半实物模型上所用电机的电压等级与实际使用的机床是完全相同的;
5.通过故障设置,可以使学生能真实的了解到故障点与实际车床的联系,使学生掌握实际的电气线路维修保养的动手能力。

三、实训项目

1.熟悉常用低压电器的机构、原理
2.电路线路分析
3.通过观察模型的运动,了解实际运动
4.通过测量找出线路中的故障点,对故障排除
5.设置故障点,作为维修电工的技能考核装置

四、故障设置

1、吊钩启动失效。
2、吊钩能启动外,其它控制均失效。
3、吊钩上升控制失效。
4、吊钩下降控制失效。
5、平移机构控制失效。
……
可设置不少于12个故障。

五、技术条件

1.输入电源:三相四线(380V±10% 50Hz)
2.工作环境:温度-10℃~+40℃,相对湿度≤85%(25℃),海拔≤4000m
3.装置容量:≤1kVA
4.外形尺寸:1430mm×750mm×1630mm
5.装置重量:≤150kg
6.CD1型电动葫芦模型尺寸: 1000mm×500mm×800mm
7.吊钩升降行程:500mm
8.平移机构行程:800㎜
