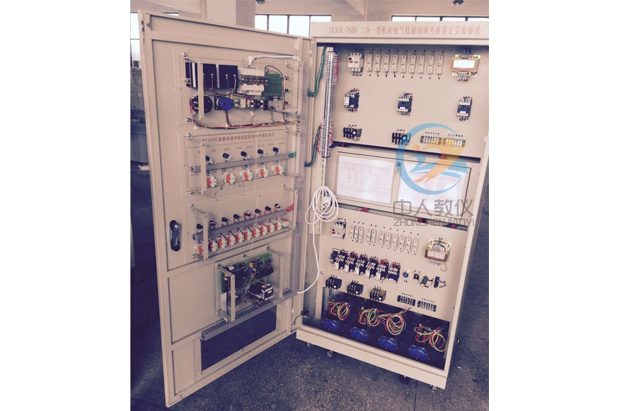

ZRJC-2二合一机床电气实训考核柜

一、概述

机床电气综合实训考核装置是为各职业院校的电气类专业及社会电工考核,以及各市、县维修电工、国家职业技术鉴定所(站)等单位的教学、实训、实习、考核及技能鉴定而研发的实训考核装置。由于该装置全部采用实际工业上应用电器,因而可靠性好、寿命长。装置外形美观,操作方便,直观性强,不但可用于相关课程的课堂演示、实训、实习,而且还可作为机床电气控制线路维修技能的培训。--它还能提供全方位真实的机床电气故障排除的技能训练,有效地提高学生对机床设备的维修技能。
二合一机床电气实训考核柜,机床电气综合实训考核装置

二、特点

1、本装置采用标准配电柜为主体柜,充分利用该柜双面空间位置,其配电柜将2种机床电气线路合为一体,因而具有占地面积小、外形美观、经济效益高等特点。
2、直观性强,通过操作可熟悉机床的电气控制线路的原理和特点。
3、技能培训用的控制线路和经特殊设计的电机,可模拟各种实际机床的电气线路,也可满足机床的电气故障分析及排除的训练要求。
4、通过一只转换开关就能实现两种机床电路的切换,方便快捷。
5、可以人为的设置故障点,只要通过开关切换就可设置。
6、配电柜设有电压型漏电保护器和电流型漏电保护器,以确保操作者的安全。--还设有定时器兼报警记录仪(服务管理器),为学员的考核提供了一个统一的标准。

三、机床电气技能培训考核柜的技术参数

1、输入电压:三相四线~380V±10%  50Hz
2、工作环境:环境温度范围为-5℃~+40℃,相对湿度<85%(25℃)
3、装置容量:<1.5KVA
4、外形尺寸:800mm×600mm×1800mm
5、设备重量:200kg
6、柜体材料:主体部位2MM冷轧钢,其他部位1.2MMM冷轧钢。

四、装置主要由以下几个部分组成

1、控制柜门
   在控制柜门面上,装有一只交流电压表、一只交流电流表、定时兼报警记录仪、电压指示切换开关;启动、停止、急停按钮。M7120磨床和C6140普通车床的操作按钮和动作指示以及两种机床电路的切换开关;
   通过电压指示切换开关,在电压表上分别能指示电网的UUV、UVW、UWU线电压值;交流电流表用来监视负载的大小;
   定时器兼报警记录仪(服务管理器),平时作为时钟使用,具有设定实训时间、定时报警、切断电源等功能。--还可以自动记录由操作错误而造成的漏电告警次数,为学生实训技能的考核提供了一个统一的标准。
2、控制柜主体
   控制柜分四个部分
   第一部分为M7120磨床的电气线路部分,在该面板上装有M7120磨床所有的元器件;
   第二部分为故障设置箱,故障箱盖上印有两种机床的电气原理图,故障箱内设有32个故障开关其中M7120磨床设有16个故障点、C6140设有16个故障点,故障箱门配有钥匙,便于管理和考核;
   第三部分为C6140普通车床的电气线路部分,在该面板上装有C6140车床所有的元器件;
   第四部分为电机面板,共有三台电机,它们分别用来模拟实际机床各种运动部分的动作,电机和速度继电器的线头全部用柱子引到面板上,方便测试。

五、完成的实训项目

1、认识低压电气的结构
2、C6140普通车床电气控制培训
3、C6140普通车床电气线路排故考核
4、M7120磨床电气控制线路培训
5、M7120磨床电气控制线路排故考核
6、通过操作机床,掌握常用机床的操作方法

电气控制电路配表,柜子前背面各二套

设备 序号 材料名称 规格型号 数量 备注
1 、
CA6140车床
1 转换开关 LW5D-16/3,500V,16A 1
2 熔断器 RT14-32 6
3 交流接触器 LC1-D0910,110V 3
4 变压器 380V/110V、24V、6V 1
5 热继电器 LR2-D1306 2
6 按钮 XB4-Ø22 3 Φ22.5mm
7 信号灯 6V /XB6-Ø16 1 Φ16mm
8 照明灯 24V/ XB6-Ø16 1 Φ16mm
9 旋钮开关 XB2-Ø22 2 Φ22.5mm
2、
M7120磨床电气控制线路
1 转换开关 LW5D-16/3,500V,16A 1 转换开关
2 熔断器 RT14-32 8
3 控制变压器 380V/110V 1
4 照明变压器 380V/24V 1
5 照明灯 24V 1
6 电阻 680欧,50W 2
7 交流接触器 CJ20-10,110V 6
8 热继电器 JR36-20 3
9 交流电磁铁 MQI-0.7N,380V 1
10 十字开关 TCS30-1111-11/11/11/11 2
11 按钮 LAY7 6
12 旋钮开关 LAY39 2
13 组合开关 LW5D-16/3,500V,16A 1
14 组合开关 HZ1-10/E16,三极,10A 1
15 组合开关 HZ1-10/E16,二极,10A 1
