传感器信号与控制实验实验装置,工业传感器实验台

中人教仪厂是专业生产传感器信号与控制实验实训台,工业传感器实验台及配件的厂家,生产的传感器信号与控制实验实训台,工业传感器实验台品质过硬,中人品牌在国内已经拥有几百所院校客户。


--关键词:传感器信号与控制实验实训台

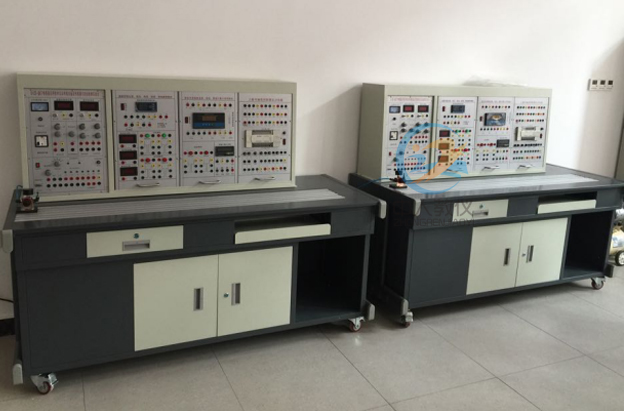

ZRCGQ-2019传感器信号与控制实验实训台,工业传感器实验台

一、产品概述

现在社会自动化的程度越来越高,传感器的应用日益广泛,要求该装置除可完成中职院校传感器相关课程外,还可配合一些自动检测类技术设备,实现一体化教学。该实训平台也可完成电气自动化、物联网技术应用专业群的传感器相关的教学。使他们不局限于书本的知识,而是以实际的操作过程代替知识的被动教授,激发他们的学习积极性,让学习的方式变被动为主动,提高学习的效率,让他们真正感到学以致用,用所学的理论指导实际的设计。
传感器信号与控制实验实训台,工业传感器实验台

二、功能组成及要求:

要求包含传感器有:光纤传感器、电磁感应传感器、光电传感器、电容式传感器、电感式传感器及电源模块、指示和蜂鸣模块等。
实训系统提供上位机软件,通过上位机模块和计算机通信,传感器信号通过硬件采集,在屏幕上以数字量和模拟量形式实时显示,给用户更直观的认识。
3.实训系统需包含测试物件一个,内包含各种类型传感器的检测介质(包括光电、磁性、电容、电感、超声波、霍尔、涡流等传感器的检测介质)
4.实训系统含位置滑轨一个,能进行各种传感器检测距离的测量,以及传感器角度对传感器检测距离的影响等。
5.实训系统配套测量尺,以适用于感应距离长的传感器的数据测量。
6.实训系统配套实训模块,,包括指示蜂鸣器模块、计数模块、上位机模块等,学生可通过这些实训模块与传感器组合。
7.要求包含传感器有:光纤传感器、电磁感应传感器、光电传感器、电容式传感器、电感式传感器及电源模块、指示和蜂鸣模块等。

三、技术参数:

1、输入电源:AC220V±10%(单相三线)
2、额定功率:<1KVA
3、环境温度:-10℃~40℃
4、相对湿度:≤85%
5、外形尺寸:1580*750*1700mm

四、实验实训项目范围:

电容式接近传感器的开关特性实训
电容式接近传感器的介质特性实训
电容式接近传感器的距离特性实训
感应式接近传感器的开关特性实训
感应式接近传感器的介质特性实训
感应式接近传感器的距离特性实训
光电式接近传感器的开关特性实训
光电式接近传感器的介质特性实训
光电式接近传感器的距离特性实训
霍尔开关的开关特性实训
霍尔开关的介质特性实训
霍尔开关的距离特性实训
对射式光纤传感器的开关特性实训
对射式光纤传感器的介质特性实训
对射式光纤传感器的距离特性实训
漫反射式光纤传感器的开关特性实训
漫反射式光纤传感器的介质特性实训
漫反射式光纤传感器的距离特性实训
镜面反射式光纤传感器的开关特性实训
镜面反射式光纤传感器的介质特性实训
镜面反射式光纤传感器的距离特性实训
各种传感器在实际领域的应用

五、参数清单:

序号 器  件  名  称 单位 数量 备注
1 实训台 1
2 实训桌 1
4 指示和蜂鸣单元   1 在工作台上
5 计数单元   1  在工作台上
7 直流稳压模块   1  在工作台上
8 差动放大器   1  在工作台上
9 传感器转接模块   1  在工作台上
11 数据通信接口   1  在工作台上
12 数据采集电压表模块   1  在工作台上
13 直流电压调节模块   1  在工作台上
14 开关电源模块   1  在工作台上
15 测试物件箱支架(位置滑轨上) 1
16 光纤传感器(对射) E32  Φ6 1
18 光纤传感器(漫反) E32-  Φ6 1
19 光纤放大器 E3X--NA11 输出欧姆龙 2
20 电磁感应接近传感器 AL-03N 输出 (气缸上面) 2
21 光电传感器(发射器) E3JK-5L 1
22 光电传感器(接收器) E3JK-5DM1  输出 1
23 光电传感器(漫反射型) E3JK-DS30M1  输出 1
24 镜面反射式光电传感器 E3JK-R4M1  输出 1
25 镜面反射式光电传感器反射单元 1
26 光电传感器 M18 E3F-DS30C1  输出 1
27 电感式接近传感器 M12 PR12-2DN 输出 1
28 电感式接近传感器 M18齐平式    1
29 电感式接近传感器 M18外漏式 PR18-8DN  输出 1
30 电容式接近传感器 M18 CR18-8DN  NPN输出 1
31 超声波传感器 测试实验仪模块 1
32 气缸 MSAL_20*50_U_0    1
33 处理单元 AFC2000压力表 1
34 分配器(二通,三通) 各1
35  3位5通换向阀 4V230 1
36 单向节流阀 ASC100-06 2
37  位置滑轨 1
38 气泵 FB36/7/18L-220V-50HZ 1
39 气管 Φ6    10
40  数字万用表 VC830L   1
41 测量尺 1m 1
42 上位机软件 光盘
数据采集处理软件
2
43 实训指导书 1
44 继电器模块          在工作台上   1
45    数据采集连接线 1
46 测试线,头对头 实验链接导线 10
47 Φ8×4磁钢 1
48 超声波反射挡板 1
49 铁片、铜片、铝片各一片 1
50 涡流传感器模块 1
51 电容,光纤,光电介质(大,小) 各1
