六角钳工工艺台_六工位钳工实验装置_含工具台虎

中人教仪厂是专业生产六角钳工工艺台，六工位钳工实训台_含工具台虎及配件的厂家,生产的六角钳工工艺台，六工位钳工实训台_含工具台虎品质过硬，中人品牌在国内已经拥有几百所院校客户。

--关键词：六角钳工工艺台

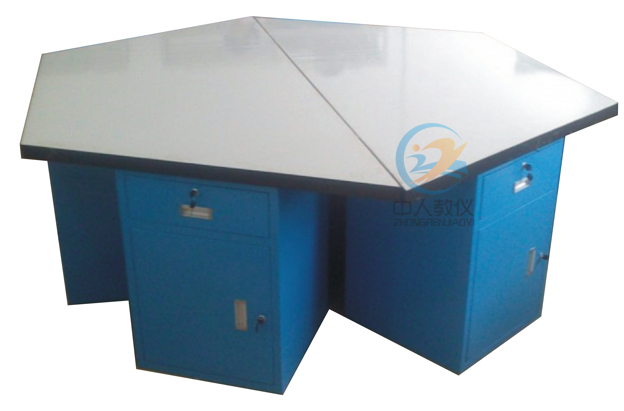

ZRQG-07A6六角钳工工艺台

一、产品特点

六工位钳工实训台可以使学生完成常用工具的认识和使用，包括锤、锯、锉、凿、划线、装配、调试、安装、维修等，可有效提高学生的操作水平和动手能力。

二、产品参数

1、六角工作台边长≥1100mm
2、桌面标配内嵌50mm厚板材，表面蒙2.0mm厚冷轧钢板；（四周包角双90°折边，无死角、翘边），承重不低于1500KG；
3、六工位钳工桌配有6台工具柜，工具柜为4抽设计，加厚单轨轴承抽屉，承重高、使用寿命有保障，并设计有安全钩。
4、表面为静电粉末喷塑处理，组合式设计，拆装简易。钳工台配置工具清单

三、工具清单（以15台/教室为例）

序号	名称	规格参数	单位	数量
1	钳工桌（钢木结构）	外形尺寸：边长1100mm，中间带安全格挡，工作台面喷塑处理，带抽屉。厚度（台面）≥150mm。	张	15
2	台虎钳	钳口宽度：125mm，钳口高度:200mm 最大张开度:125mm 规格：5寸	台	90
3	钢锯架	材质：铝合金，长度：450mm 适用锯条长度:305mm	台	90
4	圆锉刀	T12特殊钢材料制作，中齿, 10寸，双色软胶手柄	把	60
5	半圆锉刀	T12特殊钢材料制作，粗齿，10寸，双色软胶手柄	把	60
6	方锉刀	T12特殊钢材料制作，粗齿，8寸，双色软胶手柄	把	60
7	扁锉刀	T12特殊钢材料制作，粗齿，8寸，双色软胶手柄	把	60
8	三角锉刀	T12特殊钢材料制作，中齿, 10寸，双色软胶手柄	把	60
9	划线平板	铸铁平板，规格：300×400mm	块	60
10	榔头	桃木柄，12oz	把	90
11	圆规	8寸，200mm	把	90
12	角尺	2CR13不锈钢尺体硬度不低于30HRC 15cm	把	90
13	钢尺	不锈钢，规格：300mm	把	90
14	划针	长120	把	90
15	内外卡钳	1轴用内卡，1轴用外卡	把	60
16	三角刀	刃部硬度HRC58-60，刀片尺寸80×4.5mm	把	60
17	铲刀	14寸	把	60
18	油石	5000目	块	60
19	丝锥	M6、M8、M10、M12　M14	把	60
20	扳牙	M6、M8、M10、M12　M14	把	60
21	凿子	刀柄采用65#锰钢制造，规格1/2寸	把	60
22	什锦锉	6件套方锉、圆锉、半圆锉、三角锉、齐头扁锉、尖头扁锉轴承钢电镀橡塑柄	把	60
23	手虎钳	50mm	把	60
24	钢锯条	306×9cm中齿	把	60
25	活动扳手	45#高碳钢锻造 12寸 300mm	把	90
26	钢丝钳	刃口硬度达到HRC55-65° 8寸，长度200 mm	把	90
27	一字批	#3mm×150mm，长度：235mm	把	90
28	十字批	#2*150mm，长度：270mm	把	90
29	呆扳手	梅开两用扳手，尺寸：8mm,10mm,14mm	把	60
30	铁皮剪刀	8"/200mm 铬钒钢	把	60
31	攻丝扳手	适用尺寸：M6-14	把	90
32	板牙扳手	适用尺寸：M6-14	把	90
33	尖嘴钳	优质高碳钢，加硬钳口处理。规格：8寸	把	90
34	钢丝刷	表面除污、除锈、打磨	把	90

四、实训内容

任务一：正六边形加工
1.划线
2.锯、锉基准面
3.锯、锉平行面
4.锯、锉第三、四面
5.锯、锉第五、六面
任务二：锉配凹凸体
1.工艺分析和划线
2.加工凸形体
3.加工凹形体
4.孔加工与攻螺纹
任务三（综合）：螺母加工
1.划线——根据图样，在工件表面上划出加工界线
2.錾削——将工件錾削加工成六角体
3.锉削操作——对錾削后工件表面进行锉削加工
4.锯削操作——把锉削完工的六角体锯成四段（长度为10mm）
5.钻孔操作
6.攻丝和套螺纹操作
