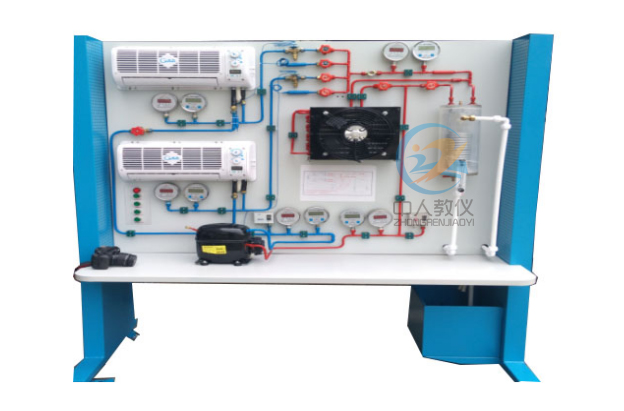

ZRLR-YLX制冷系统原理与性能测试多功能实验装置
一、产品概述：
制冷原理实训台”采用蒸汽压缩式制冷循环系统，配备全封闭式制冷压缩机、冷凝器、蒸发器等制冷系统真实部件，并设有智能温度记录仪、流量计、压力表、电压表、电流表等测量仪表。不但能开设制冷压缩机性能参数的测定实训，还能进行制冷循环基本原理的演示实训。适用于职业院校制冷专业相关课程的教学实训。实训装置也适合技工学校、职业培训学校、职教中心、鉴定站/所制冷类专业《制冷设备维修工（初级、中级、高级）》、《家用制冷设备原理与维修》、《制冷空调装置操作安装与维修》、《小型制冷装置》、《小型制冷与空调装置》等课程。
二、实验目的
通过本实验，使学生在对制冷循环的理性认识的基础上，进一步熟悉和掌握制冷系统的基本构成，加深对制冷系统的认识及制冷系统热力计算方法的认识，并通过实验了解不同物理量的采集方法及实验仪表的作用。使学生在对制冷循环的理性认识的基础上，进一步熟悉和掌握单级蒸汽压缩式制冷系统的基本组成；
了解温度、压力参数采集方法；
了解多种制冷系统性能测试的方法，掌握液体载冷剂循环法测定制冷系统性能的方法；
通过对实际测定参数计算，分析影响制冷系统性能的因素。
学习制冷系统测试方法，根据现有实验条件，设计实验方案，完成制冷系统性能测试任务。
三、实验原理及装置：
压缩机、冷凝器、蒸发器、节流阀构成制冷系统，蒸发器、冷凝器均为水冷式，制冷系统工况通过加热器调节蒸发器进出水水温，通过阀门调节进出蒸发器、冷凝器水的流量来调节；制冷量为蒸发器进出水带走的热量，通过测量冷凝器进出水带走的热量来校核实验。模拟制冷系统故障现象和数据变化，实验数据通过5寸彩色温度/压力监控仪，实时显示运行状态，实验数据保存和打印功能。四、技术参数：
1、电源：AC220V±10% 50Hz总电流5A2、工作环境：温度-10℃~+40℃ 相对湿度≤85% 海拔≤4000m
3、外形尺寸：长*宽*高：2200*800*1900MM
五、设备系统组成：
| 序号 | 主要部件名称规格 | 数量 | 备注 |
| 1 | SC-15G-2848丹佛斯压缩机 | 1 | |
| 2 | FNF1.2/5.4 1HP3*6风冷冷凝器 | 1 | |
| 3 | TA-16FL透明水冷冷凝器 | 1 | |
| 4 | HLP530MP压力控制器 | 2 | 高低压控制 |
| 5 | YB-204气液分离器 | 1 | |
| 6 | TA-16ZFQ蒸发器 | 2 | |
| 7 | WST-WSS-411数显温度表 | 5 | |
| 8 | HLGK-Y100数显压力表 | 5 | |
| 9 | SY/H-026制冷剂观察镜 | 1 | |
| 10 | 3/8手动调节阀 | 6 | |
| 11 | TA-16MXG节流阀组件 | 2 | |
| 12 | PZF-1.5丹佛斯内平衡热力膨胀阀 | 1 | |
| 13 | PZF-1.5丹佛斯外平衡热力膨胀阀 | 1 | |
| 14 | WZP-16自吸泵 | 1 | |
| 15 | PW-2012电参数分析仪 | 1 | |
| 16 | WZPB-15流量计 | 1 | |
| 17 | 16路无纸数据记录仪 | 1 | A型配置 |
| 18 | TP-3MP压力变送器传感器 | 6 | A型配置 |
| 19 | HW-BA5201温度控制器 | 1 | A型配置 |
| 20 | WDK-100W温度变送器 | 8 | A型配置 |
