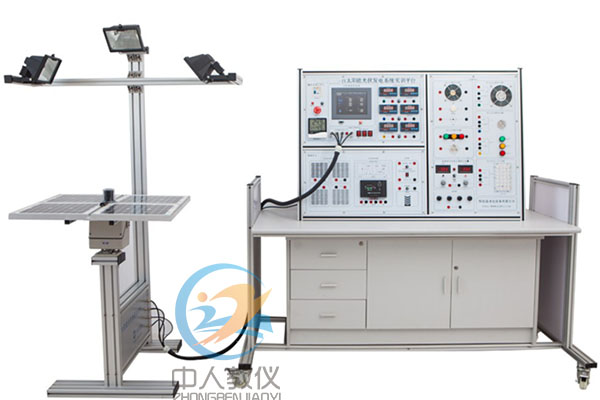

ZRXNY-ZH新能源综合实训仿真系统
一、可完成实验项目
1）太阳能电池发电原理与特性曲线2）太阳能电池组件串并联输出特性
3）光伏自动跟踪与控制原理
4）离网光伏发电系统的组成
5）并网光伏发电系统的组成
6）蓄电池的充放电特性
7）太阳能控制器的原理与功能
8）离网逆变器的原理与功能
9）并网逆变器的原理与功能
10）组态软件监控与编程
11）上位机软件开发与通讯
二、主要参数
1）系统辅助电源：明纬DC24V/3A；明纬DC12V/2A；明纬DC5V/2A。2）太阳能电池组件：单晶组件，最大输出功率10W，工作电压17.2V，工作电流0.58A，数量4块，尺寸(336×308×25mm）。
3）模拟光源：飞利浦500W卤钨灯×3，分别模拟晨日、午日和夕日。
4）光伏跟踪传感器：采用四象限高精度光敏传感器结构，6路模拟量信号输出，输出电压0-5V。跟踪传感器探头采用无色透明外壳，方便学生观察学习。
5）太阳能跟踪与追日系统：采用双轴二维跟踪方式，水平270±5°，俯仰75±5°，精度±0.5°；DC24V直流同步电机驱动，额定转速10rpm。
6）太阳能跟踪控制单元：手动/自动模拟光源与光伏跟踪控制采用单片机实时控制。
7）光照及温湿度传感器模块：光照度0-20K(LUX)、精度1%，温度-40-80℃、精度±0.5℃，湿度0-99.9%RH、精度±3%RH，隔离RS485信号输出。
8）仪表显示单元：2个直流电压表DC0-50V；2个直流电流表DC0-5A；2个交流多功能表AC0-300V、AC0-2A；隔离RS485信号输出。
9）蓄电池组：天能铅酸电池12V/12AH。
10）太阳能控制器：DC12V/24V自动切换、额定电流DC10A、PWM(脉冲宽度调制)方式充电；具有充放电指示、电池状态指示、温度补偿等功能；具有蓄电池反接、夜间防反冲、防雷、光伏限流、过充、过放、负载过载、短路等保护功能；具有光控/时控输出模式控制功能。
11）离网逆变器：输入电压DC12V；输出AC220V±10%、50HZ、300VA、纯正弦波；输入输出采用高频变压器隔离；具有过欠压关断、过载、过温等保护功能。
12）并网逆变器：输入光伏电压DC10.5-28V,最大功率因数0.99，输出功率200W,输出电压范围AC180-260V,输出频率范围45-53HZ，电流总谐波失真<5%,相位差<1%；具有孤岛、短路、过载、过温等保护功能。
13）直流阻性负载：直流LED指示灯，高亮度LED灯。
14）直流感性负载：2.2W直流风扇。
15）交流阻性负载：交流LED指示灯，高亮度LED照明灯。
16）交流感性负载：22W交流风扇。
17）直流恒流恒压源：电压DC0-30V可调，电流DC0-5A可调，带电流电压显示，恒流恒压状态指示。
18）功率电阻模块：0-2000欧连续可调,功率120W,带指示。
19）组态触摸屏：采用昆仑通态7〞嵌入式一体化触摸屏；实时监测系统发电、用电与环境参数等信息；具有历史曲线显示。
20）通讯接口：采用RS232通讯方式，标准Modbus协议。
21）上位机监测软件：基于C#语言开发，采用嵌入式SQLite数据库实时存储数据；实时监测并存储系统发电、用电与环境参数等信息；具有曲线显示、历史报表查询等功能。
