ZRDT-01电拖实验台

网孔板式电拖技能实训装置引进德国职业教育模式，具有结构安全、灵活、规范、可配接不同的电工元器件，实现多功能的特点。

主要由实训桌和网孔板组成。学生通过实训线路进行元器件的布局安装，接线全部由学生自行完成，有利于培养学生的动手能力和操作技能。实训项目自行确定，所选的项目选择相应的元器件，也可作为电工考证的考核设备。

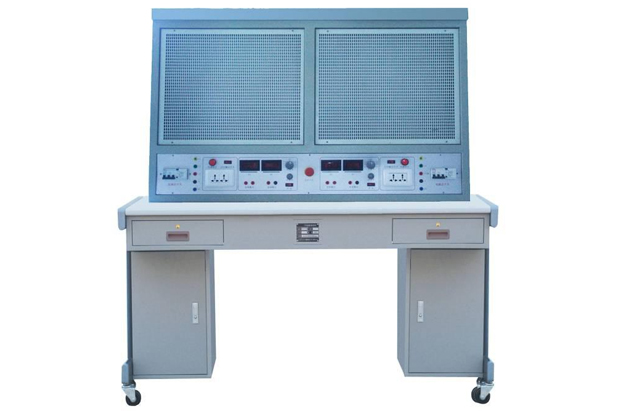

电拖实验台,网孔板式电拖技能实训装置

1、电气控制线路元器件都装在网孔板上，操作方便、更换便捷，易扩展功能或开发新实训；

2、操作台只需三相四线的交流电源即可投入使用，占地面积小，节约用房、减少基建投资；

3、设有电压型漏电保护器和电流型漏电保护器，能确保操作者的安全；

4、各电源输出均有监示及短路保护等功能，各测量仪表也均有可靠的保护功能，使用安全可靠；

5、实训台为双人座，即可以两个同学同时进行实训，电源独立，互不干扰。

1、输入电压：三相四线制380V±10% 50HZ

2、工作环境：环境温度范围为-5℃～+40℃ 相对湿度＜85%（25℃）海拔＜4000m

3、装置容量：＜3kVA

4、外形尺寸：1600mm×750mm×1650mm

实训台提供线电压380V和相电压220V两种电源、单相电源插座、交流电压、电流表

1、交流仪表

（1）交流电压表：0～500V带交流电压表二只，精度1.0级。

（2）交流电流表：0～5A带交流电流表二只，精度1.0级，具有超量程报警、指示、切断总电源等

2、直流电源：

提供220V/0.5A励磁电源一路。

提供0～230V/2A可调直流电源，并配有直流仪表显示，精度1.0级

3、网孔板：

每个工位提供一张采用2mm厚不锈钢板网孔板，尺寸：600mm×700mm，为挂件式，实训时挂在控制屏的上下两根方管上，可方便拿下，有利于元件件的安装和布局。

4、实训桌：

为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板、结构坚固、造型美观大方，桌子左右各设有两个抽屉（带锁）。

6、实训工具套件：

配备常用的数字式万用表（DT9205）、剥线钳、尖嘴钳、斜口钳、十字螺丝刀、一字螺丝刀、电烙铁、烙铁架等工具。

7、实验凳：

凳面进口PP注塑成型，颜色为灰白色；升降结构为螺杆升降；中管选用直径50mm，壁厚1.2mm圆管；装饰套为ABS注塑成型。

8、附件

每个设备应备有实验指导书、常用实训工具及安装、布线所需材料。

9、元器件配置：（每台配2套）
