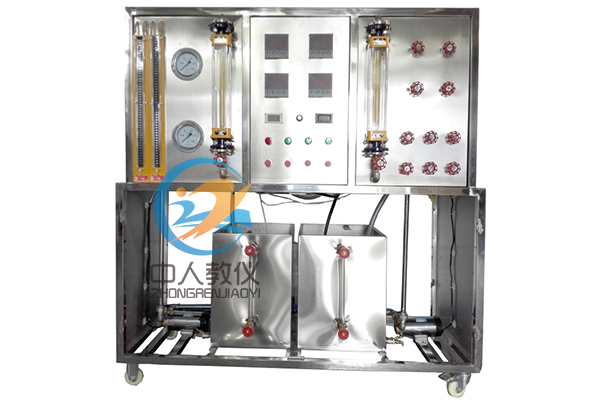

换热器综合实验台

实验目的

了解板式、列管及套管换热器的构造特点及传热性能的差别。
掌握各换热器性能测试方法，了解影响换热器性能的因素。
加深对顺流和逆流两种流动方式换热器换热能力差别的认识。
掌握流体流速、流量、压力、温度等参数的测量技术。

主要配置

设备电加热总功率：≦6.0KW，加热温度：≤80℃。
温度测量：测量系统配置有智能温度控制仪表（PID调节控温，精度 ±0.2℃），高精度PID调压模块电路。
外形尺寸：1200×600×1700mm，外形为不锈钢可移动支架，带双刹车轮。

换热器综合实验台配置清单

名称	单位	数量	规格型号	特点
输入电源	套	1	ZR	三相AC380V±10% 50Hz，功率6.5KW
套管式换热器	套	1	ZRLTZ-BD	换热面积0.21m2
板式换热器	套	1	ZRLTZ-BD	换热面积0.56m2
列管式换热器	套	1	ZRLTZ-BD	换热面积0.36m2
冷、热水防腐水泵	套	1	120W	流量： 20L/min ，扬程：12m
冷、热水转子流量计	套	1	热水流量量程：16—160L/h，冷水流量量程：40—400L/h。	二台并联
冷、热水不锈钢原水箱	套	1	容积：80L	原水箱：304 不锈钢材质，（冷水箱有盖密封，防止落灰，配有液位显示装置；水箱入口配有浮球阀以保证水箱水位恒定）
热水箱	套	1	容积：60L	304不锈钢材质，（热水箱有盖密封，与冷水箱独立，配有液位显示装置）。
顺、逆流调节阀门组	套	1	ZRLTZ-BD	调节流体的顺逆流方向
测试压力表	套	1	ZRLTZ-BD	测试阻力
差压计	套	1	ZRLTZ-BD	U型
万能信号输入巡检仪	套	1	ZRLTZ-BD	用于模拟信号输入
电流表	套	1	ZRLTZ-BD	测试装置电流
电压表	套	1	ZRLTZ-BD	测试装置电压
台架	套	1	ZRLTZ-BD	采用不锈钢
控制屏	套	1	ZRLTZ-BD	用于安装仪表

技术参数

序号	名称	规格/参数	数量
1	换热器综合实验台	包括不同类型的间壁式换热器，冷、热水防腐水泵，冷、热水转子流量计，冷、热水不锈钢原水箱及加热水箱，顺、逆流调节阀门组，加热功率由固态调压模块无极调节，万能信号输入巡检仪显示温度，电流表，电压表，不锈钢台架及控制屏等。	1套

换热器综合实验台
（1）须用不同类型的间壁式换热器；
（2）可对各换热器进行性能测试；
（3）可进行影响换热器性能的因素实验；
（4）可进行顺流和逆流两种流动方式换热器换热实验。
1.5主要技术参数要求
1.5.1 过程控制综合实验设备：至少具备仪表控制实验、DDC控制实验、上水箱双容液位解耦控制等实验功能，系统组态软件与硬件配套。
1.5.2 综合传热性能实验台：能够准确地测定传热系数K，设备稳定性良好，相同条件下传热系数重复测试的数值之间偏差＜5%。
1.5.3 换热器综合实验台：换热器须有三种（套管式换热器、板式换热器、列管式换热器）；水泵流量≥20min/L，扬程≥12m；测温系统：精度≤±0.5℃。
