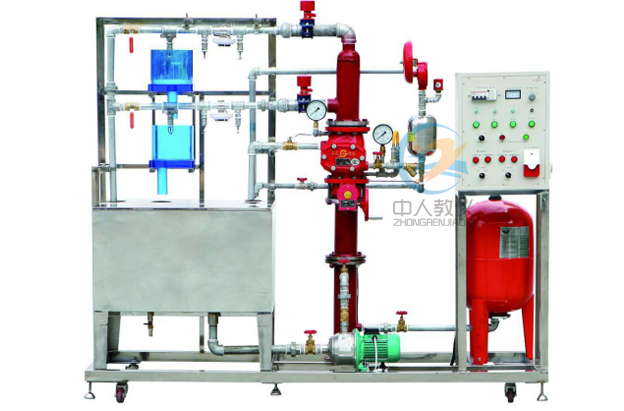

ZRLY-PLB喷淋灭火系统实训装置

一、系统概述

消防喷淋灭火实验装置依据《自动喷水灭火系统设计规范》相关标准设计,该系统具有喷水灭火系统典型结构，能够完成火灾探测，火灾报警，现场灭火等演示性实训项目，同时还能清楚的展示喷淋灭火系统的典型设备构成和系统工作原理，通过该装置的操作学习，学生可以对楼宇中喷水灭火系统的结构有一个全面的了解，掌握建筑物内部主要灭火设备的应用，熟悉楼宇中湿式报警阀、水流指示器、压力开关等灭火设备的结构和原理，熟悉灭火系统的控制原理和工作过程。它适用于学习《建筑灭火系统》、《楼宇给排水系统》、《楼宇消防控制系统》等专业课的中职业院校的实训教学。

二、系统特点

1. 具有试验性喷淋启动功能，当自动控制系统出现故障时，可手动启动喷淋泵
2. 本身自带控制器，可实现本地控制，也可实现消防报警联动控制
3. 模型框架和水箱等主要部件全部使用不锈钢器件，保证不生锈、不易老化
4. 喷淋泵和气压罐等关键设备分别采用知名品牌，稳定型强
5. 湿式报警阀、水流指示器、压力开关等设备全部通过国家强制性产品认证

三、技术参数

1. 输入电源：三相四线～380V±10% 50Hz
2. 环境温度：+4℃～+45℃
3. 装置容量：＜4kVA
4. 外形尺寸：2170mm×720mm×1808mm
5. 安全保护：具有漏电自动保护装置

四、主要配置与参数

1. 灭火控制柜
(1) 灭火控制器
灭火控制器使用单片机作为主控制器,实现对烟感探测器、水流指示器、信号碟阀、压力开关的状态检测，并在自动状态下实现对报警输出，声光报警和启动喷淋水泵。通过串口和软件可实现上位机监控功能，同时可实现本地控制和联动控制切换功能
(2) 灭火控制柜
灭火控制柜由电源开关、电压源指示、状态指示灯（烟感探测器、水流指示器、信号碟阀、压力开关）、声光报警器、手动控制装置等部分组成，可以完成喷淋灭火系统的电源控制、状态指示、火灾报警、自动灭火、手动灭火控制等功能，同时具有联动控制接口，可以接受其它消防报警系统的联动控制信号。
2. 喷淋灭火系统模型
模型框架和水箱等主要部件全部使用不锈钢器件，保证不生锈、不易老化，可以模拟两层大楼喷淋灭火系统；模型系统主要由喷淋水泵、气压罐、湿式报警阀、水力警铃、延时器、压力开关、水流指示器、封闭式喷头、试验阀、火灾探测器、火灾报警器等典型喷水灭火设备构成，能生动模拟大楼内水灭火系统的典型结构。系统可以导入3DS、STL文件。并支持通过系统对此文件进行重新编辑，支持AC设置、CA设置、TA设置，将“AC设置”和“CA设置”中的动作进行串连，并可以设置每个动作的启停时间，同时还具备全部重置和全部删除功能。可以通过平台配套control将模型动画文件加载到课件上进行三维动画教学，实现课件中完全三维交互。该文件可支持PPT播放。
喷淋水泵：数量1台   功率 550W    扬程：30米  流量:8立方米/小时
气压罐：数量1台    容积50升
湿式报警阀：数量1台  口径：φ100mm 额定工作压力1.2MPa
玻璃球喷头：数量至少6个   68℃温级
水流指示器：数量至少2个  灵敏度15L-37.5L/min
感烟探测器：2个

五、配置清单：

NO	器材名称	品牌	数量
1	湿式报警止回阀		1套
2	压力开关		1只
3	水流指示器		2只
4	玻璃球洒水喷头		6只
5	信号蝶阀		1套
6	水泵		1台
7	气压罐		1套
8	烟感探测器		2只
9	声光报警器		1只
10	电磁阀		1只
11	开关电源		1只
12	喷淋灭火控制器	中人	1只
13	喷淋灭火控制柜	中人	1台
14	喷淋灭火系统模型	中人	1套
15	电脑桌	中人	1台
16	通讯线	中人	1根
