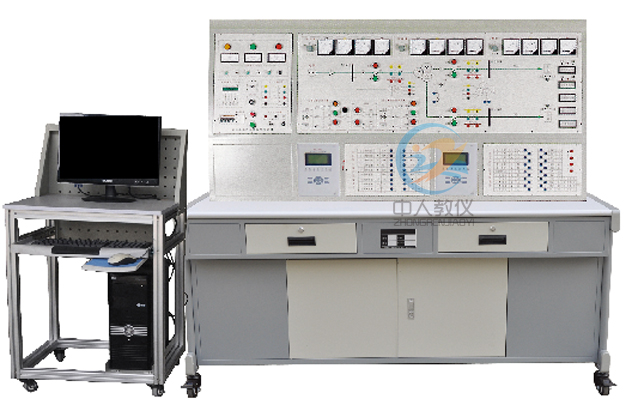

ZRDL-WBA电力系统微机变压器保护实验装置
微机变压器保护实训设备是根据《电力系统继电保护》、《电力工程》、《电力自动化》、《电力系统微机保护》等课程的教学内容，并结合生产实际应用和发展而研发的微机线路保护实验装置。学生通过实验，能进一步理解电力系统微机变压器保护的原理，并能掌握保护接线和整定试验方法。装置设计紧凑，整体性强，保护装置功能完备，集保护、测量、控制、监测、通讯多种功能于一体，本装置不仅能作为电力、电气、自动化类专业变压器保护教学实验平台，而且可作为学生熟悉和掌握电力通讯规约和多种编程软件硬件和软件平台。本装置还配有RS-485/Modbus-RTU通信接口及上位机监控软件。

一、装置的安全保护体系

1. 总电源由三相钥匙开关控制，设有三相带灯熔断器作为断相指示。
2. 控制屏电源由接触器通过起、停按钮进行控制。
3. 屏上装有电压型漏电保护装置和一套电流型漏电保护装置，控制屏内、外或强电输出若有漏电现象，即告警并切断总电源，确保实验安全。
4. 三相调压器原、副边均设有过流保护装置，相间、线间有过电流或直接短路时均能自动保护。
5. 设有定时器兼报警记录仪（服务管理器），对违规使用的次数进行记录，为学生实验技能的考核提供一个统一标准。

二、实验项目

1. 系统正常运行及不平衡电流的测量实验
2. 模拟变压器瓦斯保护实验
3. 变压器的电流速断保护实验
4. 微机变压器纵差动保护整定实验
5. 变压器的二次谐波制动实验
6. 变压器差动速断保护实验
7. 三绕组变压器差动保护实验
8. Y/Y-12双绕组变压器差动保护实验
9. Y/△-11双绕组变压器差动保护实验
10. 对比率制动特性的研究实验
11. 双绕组变压器的过电流保护实验
12. 三绕组变压器的过电流保护实验
13. 变压器低电压起动过电流保护实验
14. 变压器复合电压起动过电流保护实验
15. 中性点直接接地运行变压器零序保护实验
16. 部分中性点接地运行变压器零序保护实验
17. 双绕组变压器的过负荷保护实验
18. 三绕组组变压器的过负荷保护实验
19. Y/△-11双绕组变压器过电流保护实验—— 由学生自行设计考核
20. Y/△-11双绕组变压器过负荷保护实验——由学生自行设计考核
21. 双绕组变压器保护综合实验——由学生自行设计考核
22. 三绕组变压器保护综合实验——由学生自行设计考核
23.遥测、遥控、遥信实验

三、配置清单

序号	名称	规格型号	单位	数量	备注
1.	实训屏	ZRDL-WBA	套	1
2.	实训桌	1600750750	套	1
3.	豪华电脑桌	6006001200	套	1
4.	微机变压器保护装置	RE-800	台	2
5.	交流电压表	85L17	只	3
6.	交流电流表	6L2	只	6
7.	三相调压器	1KW	台	1
8.	万能转换开关	LW8-D	只	2
9.	短路负载		套	1
10.	实验导线	安全型	条	若干
11.	电流互感器	定制	只	若干
12.	电压互感器	定制	只	若干
13.	软件	中人	套	1
