楼宇自动实验装置

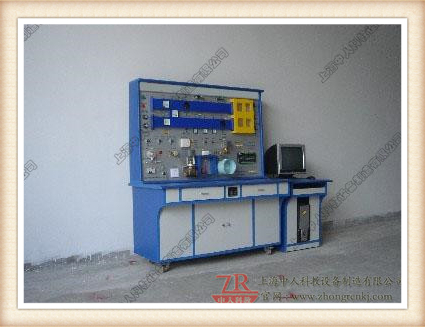

ZRLY-KT楼宇空调监控系统实验实训装置

ZRLY-KT楼宇空调监控系统实验实训装置,楼宇自动实训台是上海中人教仪研发设计的系列产品之一，是专门为以安全防范技术为主要课题的各大院校教学准备的。

一、ZRLY-KT楼宇空调监控系统实验实训装置,楼宇自动实训台系统实训功能：

ZRLY-KT楼宇空调监控系统实验实训装置,楼宇自动实训台能进行各种空调系统控制操作的演示、DDC控制器的操作与编程、新风机控制、温、温度传感器的安装与连接、水阀门驱动器的安装与连接、风门驱动器的安装与连接、压差传感器的安装与连接、防冻开关的安装与连接，系统软件的组态、配置与控制，线路的设计与连接、故障的设置、判断及排除等实验和实训，并可与楼宇自控系列中的其它设备联网进行各种综合实训。

二、ZRLY-KT楼宇空调监控系统实验实训装置,楼宇自动实训台系统技术指标：

1.工作电压：单相三线220V±5%  50Hz

2.整机容量：＜300W

3.外型尺寸：150×70×180cm3

4.安全保护：具有漏电自动保护装置

5.故障设置：具有故障设置系统

三、ZRLY-KT楼宇空调监控系统实验实训装置,楼宇自动实训台装置组成：

本系统全部器件均采用实物，整个实训装置主要由数字控制器、LON卡、温度控制器、传感器、电表系列、电磁阀、变压器、风阀驱动器系统等组成。

四、ZRLY-KT楼宇空调监控系统实验实训装置,楼宇自动实训台的实训项目

实训项目一：设备的安装操作

实训项目二：系统接线操作

实训项目三：新风温度测量

实训项目四：回风及室内温度测量

实训项目五：空调机组的启停、故障检测操作

实训项目六：DDC现场控制器编程检测操作

实训项目七：压差开关控制操作

实训项目八：风阀驱动器的安装调试操作

实训项目九：线路故障的判断与处理

实训项目十：设备故障的判断与处理

实训项目十一：设计并安装一个简易应用系统

实训项目十二：设计有关控制点位信息表格

实训项目十三：组态软件设计实训项目

实训项目十四：系统调试实训项目
