悬臂起重机实验台_塔吊实验台

中人教仪厂是专业生产悬臂起重机实训装置，塔吊实训装置及配件的厂家,生产的悬臂起重机实训装置，塔吊实训装置品质过硬，中人品牌在国内已经拥有几百所院校客户。

--关键词：悬臂起重机实训装置

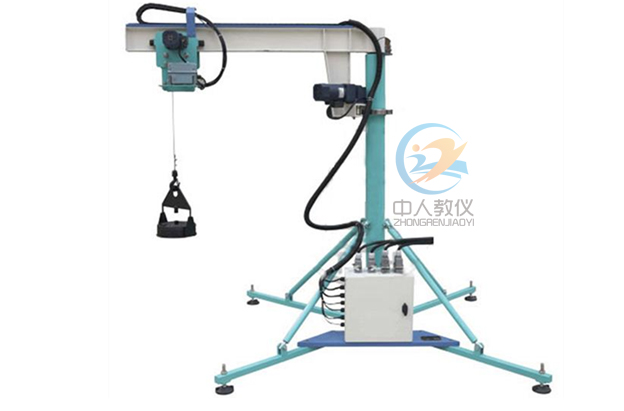

ZRPLM-90悬臂起重机实训装置

一、产品简介

塔吊实训装置是根据厂矿、车间的生产线、装配线和机床的上下工件及仓库、码头等场合重物吊运的悬臂起重设备进行比例缩小。装置采用实物对象与电气控制分开，采用航空电缆连接的设计模式，使学员操作悬臂起重机更加安全方便。既可以学习悬臂起重机的操作，还可对电气控制电路的设计，为接触大型的工业用起重机操作及电气故障维修奠定良好的基础。同时该设备可作为悬臂式起重机培训考核设备。

二、产品特点

1.装置采用三相交流减速电机，动态特性较硬，运行采用变频调速使其速度稳定性更好。为防止电机异常失电造成电机失控或故障，电机采用断电立即制动保护，使设备安全可靠，接近工业现场；
2.装置采用工业元器件，在接近工业现场的基础上进行了精心的设计，方便培训和教学；
3.装置采用凸轮开关、十字限位开关、极限到位缓冲器等保护装置，确保设备在运行过程中的仿真操作及人身和设备的安全；
4.装置采用反馈编码器进行转动信号的采集，保证悬臂旋转及小车运行的精确定位；
5.电气控制柜中的电气控制元器件采用网孔板、端子接线的方式安装；
6.在操作实训时可空载运行训练，也可带载荷运行训练，使训练更加全面化；
7.可根据实训的场地要求，对悬臂旋转角度在0º～360º内进行可调。

三、技术性能

1.输入电压：三相四线（或三相五线）～380V±10% 50Hz
2.工作环境：环境温度-5℃～+40℃，相对湿度＜85%(25℃) 海拔＜4000m
3.装置容量：＜1.5kVA
4.仿真实物对象外形尺寸： 2750mm×2400mm×1950mm
5.电气控制柜外形尺寸：600mm×600mm×1700mm

四、基本配置

装置采用实物与电气控制分开的设计模式，主要由仿真实物及电气控制柜组成。
1.仿真实物主要由三相交流减速电机（带电磁抱闸装置）、旋转编码器、凸轮开关、十字限位开关、接近开关、到位极限缓冲器、钢丝绳及吊钩、提升重物、电控转接箱、拖链等组成。
2.电气控制柜中主要包含可编程控制器(包含数字量和模拟量)、三相变频器（0.75KW）、开关稳压电源（DC 24V）、低压断路器、直插式保险丝、交流接触器、辅助触头、热继电器、热继电器座、接线端子排、G端子导轨、按钮开关、远程手持按钮盒、倒顺开关、照明系统等电气元件。
