插齿机拆装模型

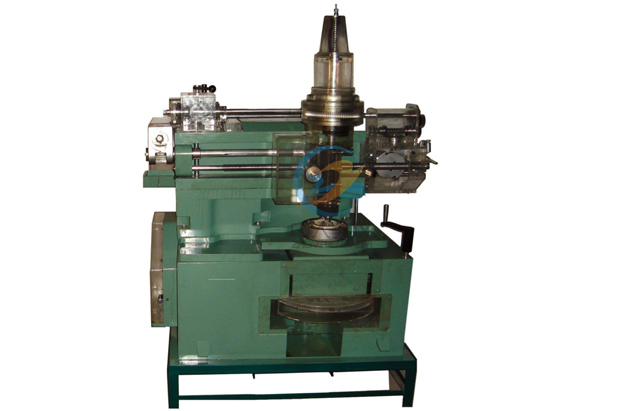

ZRJX-CCH透明插齿机教学模型

一、产品特点

插齿机拆装模型系非标产品，主要操作性能与实物有一定的区别，针对学生了解插齿机传动系统、外部结构，有着比较直观的帮助。

二、使用操作方法

1、启动本机床模型前，请仔细检查各部分齿轮是否属于正常啮合。
2、适量的在各运动部件加少许润滑油（机油、黄油）。
3、接通总电源开关，试一下主电机和快速电机运转是否正常（注意正与反，按箭头指示）。
4、脱开右边操纵箱的离合器，用本公司随带的摇手插入方头轴，顺时摇动，带动凸轮使刀架往右移（摇至凸轮的最高点为准）。
5、对刀：此时应让主轴处于最下位置（装插齿刀的轴），用摇手插入刀架上的方头轴，顺时摇动，使插齿刀的最顶点刚好接触工件的最边缘（端面）。
6、进刀：此时应把刀架上的刻度盘对0（注：转一圈为3mm，一小格为0.03mm），再根据刀具的模数大小，往右移一定深度（注：刀具的模数×2.25），本公司配备的刀具为m=2.75，相应的深度为：2.75×2.25=6.18mm转2圈过6小格。
7、退刀：此时应用摇手插入操纵箱的方头轴，顺时摇动，使移动轴的滚子落入凸轮的最下位置。
