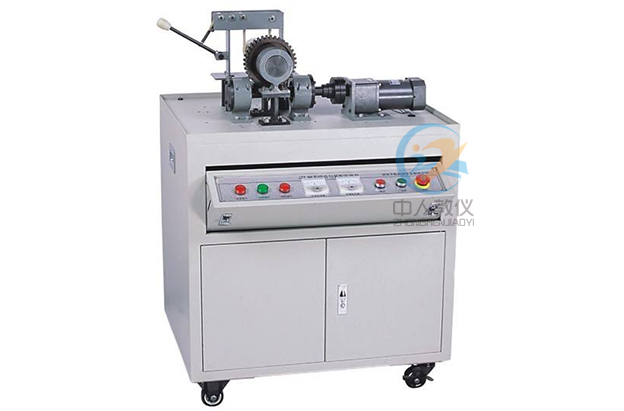

ZRJX-ZX轴系创意组合方案设计实训装置
技术参数：
1、主要技术指标(1) 轴系装配技能实训装置采用铁质双层亚光密纹喷塑结构，铸件平板台面，铝质面板。设有四个带刹车万向轮，便于移动和固定。铸件平板外形尺寸：750mm×420mm×40mm
(2) 输入电源：单相三线～220V±10% 50Hz
(3) 外形尺寸：750mm×600mm×1060mm
2. 交流减速电机1台：额定功率90W，调速范围0～50r/min
3. 机械零部件1套：配有支承、齿轮、轴、轴承、端盖、联轴器、定位零件、键联接、螺纹联接以及防松件等10大类型。学生根据轴系装配图及工作情况可自主选择。主要装配方案如下：
1.单-球组合
2.单-球-垫组合
3.单-球-环组合
4.单-球-嵌组合
5.单-球-嵌-套组合
6.单-推-垫组合
7.单-球-盖-嵌-套组合
8.单-推-盖-嵌-套组合
9.单-推-垫组合
10.单-球-垫-轴-齿组合
11.单-推-垫-轴-齿组合
12.单-推-垫-中轴-齿组合
13.单-球-双-推-垫-轴-齿组合
14.套-双-推-垫-轴-锥组合
15.套-双-推-垫-轴-锥-锁组合
16.单-17.单-球-垫-压密组合
18.单-球-双-平推-垫-轴-齿组合
19.单-推-垫-外调组合
20.单-推-轴-蜗组合
21.单-球调-垫组合
22.单-球-轴挡组合
23.单-球-垫-轴挡-嵌组合
24.单-球-垫-轴挡组合
25.单-球-垫-中轴-齿组合
26.单-调心-垫-中轴-齿组合
27.单-球-垫-中轴-齿-闷组合
28.单-球-垫-中轴-齿-闷-密组合
29.单-背推-垫组合
30.单-球-双-背推-垫-轴-齿组合
31.单-调心-双-背推-垫-轴-齿组合
32.球-垫-密组合装配工艺，将零部件进行装配组合。
配置表：
| 序号 | 零 件 名 称 | 件数 | 序号 | 零 件 名 称 | 件数 | |
| 1 | 直齿轮轴用支座（油用） | 2件 | 2 | 直齿轮轴用支座（脂用） | 2件 | |
| 3 | 蜗杆轴用支座 | 1件 | 4 | 锥轮轴用支座 | 1件 | |
| 5 | 锥齿轮轴用套环 | 2件 | 6 | 蜗杆用套环 | 1件 | |
| 7 | *组装底座 | 2件 | 8 | 大直齿轮 | 1件 | |
| 9 | 大斜齿轮 | 1件 | 10 | 小直齿轮 | 1件 | |
| 11 | 小斜齿轮 | 1件 | 12 | 小锥齿轮 | 1件 | |
| 13 | 大直齿轮用轴 | 1件 | 14 | 小直齿轮用轴 | 1件 | |
| 15 | 两端固定用蜗杆 | 1件 | 16 | 固游式用蜗杆 | 1件 | |
| 17 | 锥齿轮用轴 | 1件 | 18 | 锥齿轮轴 | 1件 | |
| 19 | 大凸缘式透盖 | 1件 | 20 | 大凸缘式闷盖 | 1件 | |
| 21 | *凸缘式透盖（脂用） | 1件 | 22 | 凸缘式闷盖（脂用） | 1件 | |
| 23 | 凸缘式透盖（油用） | 4件 | 24 | 凸缘式闷盖（油用） | 1件 | |
| 25 | 凸缘式透盖（迷宫） | 1件 | 26 | 迷宫式轴套 | 1件 | |
| 27 | 嵌入式透盖 | 1件 | 28 | 嵌入式闷盖 | 1件 | |
| 29 | 联轴器A | 1件 | 30 | 联轴器B | 1件 | |
| 31 | 无骨架油封压盖 | 1件 | 32 | 轴承6206 | 2件 | |
| 33 | 轴承30206 | 2件 | 34 | 轴承N206 | 2件 | |
| 35 | 轴承7206AC | 2件 | 36 | 键8×35 | 4件 | |
| 37 | 键6×20 | 4件 | 38 | 圆螺母M30×1.5 | 2件 | |
| 39 | 圆螺母止动圈Φ30 | 2件 | 40 | 骨架油封 | 2件 | |
| 41 | 轴用弹性卡环Φ30 | 1件 | 42 | 无骨架油封 | 1件 | |
| 43 | M8×15 | 4件 | 44 | M8×25 | 6件 | |
| 45 | M6×25 | 10件 | 46 | M6×35 | 4件 | |
| 47 | M4×10 | 4件 | 48 | Φ6垫圈 | 10件 | |
| 49 | Φ4垫圈 | 4件 | 50 | 挡圈钳 | 1把 | |
| 51 | 挡油环 | 4件 | 52 | 甩油环 | 6件 | |
| 53 | 调整环 | 2件 | 54 | 套筒 | 24件 | |
| 55 | 调整垫片 | 16件 | 56 | 轴端压板 | 4件 | |
| 57 | 14×12双头扳手 | 1把 | 58 | 3寸起子 | 1把 | |
| 59 | 10×12双头扳手 | 1把 | 60 | 羊毛毡圈Φ30 | 2件 | |
| 62 | ||||||
| 安装模拟装置 | ||||||
| 1 |
安装机架 1000*450*700 |
1台 | 2 |
模拟驱动电机 额定功率90W，调速范围0～50r/min |
1台 | |
| 3 | 传动带轮 | 1对 | 4 | 传动三角带轮 | 一根 | |
| 5 | 电机控制箱 | 1套 | ||||
| 工量具清单 | ||||||
| 1 | 杠杆式百分表 | 1 | 2 | 直角尺 | 1 | |
| 3 | 万能角度尺 | 1 | 4 | 游标卡尺150mm | 1 | |
| 5 | 55件套工具箱 | 1套 | 6 | 卡簧钳 | 1 | |
| 7 | 铜棒 | 1 | 8 | 圆螺母扳手 | 1 | |
| 9 |
拉马 150mm |
1 | ||||
