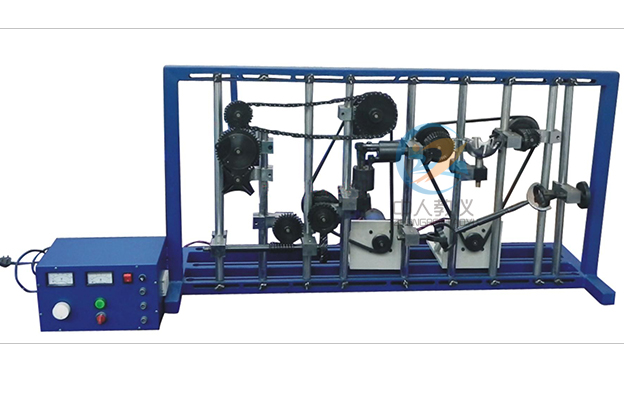

ZRJX-LC轮系创新设计拼装及仿真实验台
一、产品概述
轮系方案设计实验台采用钢制结构，可以进行各种定轴齿轮系、周转齿轮系、复合齿轮系的拼装实训及自由组合方案的拼装实训，加深学生对轮系分类、分析、设计与应用的理解与掌握，培养学生在轮系方面的综合设计能力和实践动手能力。适合各职业院校《机械设计》、《机械原理》、《机械零件》等课程的实训教学。
二、配置及技术性能
本装置主要由实训台架（采用钢制结构）、交流减速电机、电源控制箱、各种机械零部件、配件等组成。输入电源：单相三线～220V±10% 50Hz
外形尺寸：实训台架1250mm×400mm×650mm，电源控制箱 250mm×165mm×155mm
交流减速电机1台：额定功率 90W，减速比1:150，调速范围 0～10r/min
电源控制箱1台：配置交流减速电机调速器，给电机提供可调电源。
机械零部件1套：配有各种圆柱直齿轮、圆柱斜齿轮、圆锥齿轮、皮带轮、行星架、传动轴、轴承座等。
配件1套：主要包含内六角扳手、小活动扳手、卷尺、小十字螺丝刀、实训指导书等。
零件存放柜1套：存放各种机械零部件，便于学生实训操作和教师对实训设备的管理。
三、实验内容：
1、定轮系拼装与运行演示2、2K-H行星轮系拼装与运行演示
3、2K-H差动轮系拼装与运行演示
4、3K周转轮系拼装与运行演示
5、复合轮系拼装与运行演示
四、主要零部件清单
| 序号 | 名 称 | 技术规格(B=齿厚+凸台) | 数量 | 单价 | 总价 | 备注 |
| 1 | 直齿轮 | m=2 Z=17,22,26,32,42 | 10 | 外购 | ||
| 斜齿轮 | m=2 Z=17,22 | 4 | ||||
| 2 | 内齿轮 | m=2 Z=76 | 2 | 外购 | ||
| 3 | 小锥齿轮 | m=2 Z=21 | 4 | 外购 | ||
| 4 | 大锥齿轮 | m=2 Z=30 | 2 | |||
| 5 | 行星杆 | L=220 | 4 | |||
| 6 | 固定杆 | L=200 | 4 | |||
| 7 | 空间行星架 | 非标 | 1 | |||
| 8 | 支承座 | 非标 | 10 | |||
| 9 | 传动轴 | L=120 | 8 | |||
| 10 | 支撑梁 | L=400 | 7 | |||
| 11 | 安装滑块 | 非标 | 10 | |||
| 12 | 定位套 | 内径16 | 16 | |||
| 13 | 透明固定板 | 非标 | 4 | |||
| 14 | 安装槽板 | 非标 | ||||
| 15 | 加载器支座 | 长×宽×厚=296(236)×76×25 | 2 | |||
| 16 | 联轴器 | D×d×B=φ28×φ16×70 | 4 | 外购 | ||
| 17 | 机架 | 1250m×400mm×650mm， | 1 | 外协 | ||
| 18 | 零件存放柜 | 1250m×400mm×550mm， | 1 | 外协 | ||
| 电气系统 | ||||||
| 1 | 驱动源 | 60W单向交流电机 | 1 | 外购 | ||
| 2 | 调速器 | 配套 | 1 | 外购 | ||
| 3 | 电器盒 | 200*100*250 | 1 | 外购 | ||
| 工具清单 | ||||||
| 1 | 油枪 | 小号 | 1 | 外购 | ||
| 2 | 尖嘴钳 | 3寸 | 1 | 外购 | ||
| 3 | 内六角扳手 | 10套件 | 1 | 外购 | ||
| 4 | 十字起 | 3寸 | 1 | 外购 | ||
| 5 | 活动帮手 | 1寸 | 1 | 外购 | ||
| 6 | 呆帮手 | 1寸 | 1 | 外购 | ||
| 7 | 橡皮槌 | 小号 | 1 | 外购 | ||
| 8 | 钢尺 | 4m | 1 | 外购 | ||
