ZRSF-QG电液比例与电液伺服分析与测试实训装置

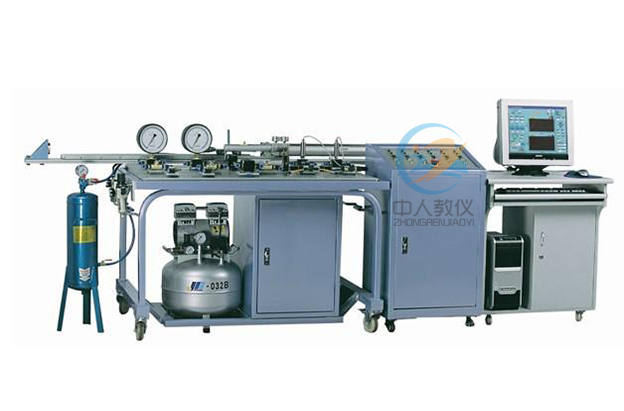

电液比例实验台由操作台.泵站.电脑桌组成。采用“虚以仪器”技术，运用虚以仪器测控和多种控制方式的新一代液压产品，能可靠完成电液伺服和电液比例系统的闭环控制.电液伺服阀和电液比例阀的性能测试，以及液压元件性能测试。是液压学科中必备的产品。
一、实验台特点
1.采用移动式液压泵站，双泵供油，蓄能器稳压，压差反馈恒压加载，高压滤油器过滤，风冷却器和电加热控温。2.选用高性价比计算机，标准DAQ数据采集卡，高性能传感器，高效的专业测控软件组成“虚拟仪器”测控系统。
3.突出“软件就是仪器”的新概念，设计功能更丰富，具有更直观友好软面板的信号发生器和纹号分析仪等“虚拟仪器”代替昂贵的传统仪器。
4.具有强大的数据采集与处理功能，可实时采集压力、流量、位移、温度等信号，并可方便的实现数据存储、压缩及显示。
5.硬件，软件均采取防干扰措施，保证系统运行安全可靠。
6.采用模块化、标准化等开放式结构与技术，保证系统的可扩展性和可移植性。
7.操作台面采用铸铁面板经精加工而成，平面安装，保证实验的稳定性及数据的精确性。
二、实验内容
1.电液伺服阀的基本特性实验；1）空载流量特性 2）负载流量特性
3）压力增益特性 4）内部泄露特性
5）频率特性
2.电液比例阀基本特性实验；
1）稳态控制特性
2）稳态负载特性
3）阶跃响应特性
4）频率响应特性
3.电液比例流量阀实验；
1）稳态控制特性实验
2）稳态负载特性实验
3）输入电流阶跃响应特性实验
三、技术参数
定量叶片泵，型号YB1-10额定压力6.3Mpa
排量10ml/r
转速1450r/min
驱动功率2.2KW
定量叶片泵，型号YB1-6
排量6ml/r
转速1450r/min
额定压力6.3Mpa
驱动功率1.5KW
四、主要配置
| 液压元件配置 | ||||
| 序号 | 名称 | 型号 | 参数 | 数量 |
| 1 | 定量叶片泵 | YB1-10 |
P额=6.3MPa,q=10mL/r,n=1450r/min, N=2.2KW |
1 |
| 2 | 定量叶片泵 | YB1-6 |
P额=6.3MPa,q=6mL/r,n=1450r/min, N=1.5KW |
1 |
| 3 | 液压缸 | 单杆双作用缸 | D=40，d=28,L=150 | 1 |
| 4 | 液压缸 | 双杆双作用缸 | D=40，d=28,L=150 | 1 |
| 5 | 溢流阀 | Y-25B | P额=6.3MPa,Q额=25L/min | 2 |
| 6 | 节流阀 | L-25B | P额=6.3MPa,Q额=25L/min | 1 |
| 7 | 电磁阀 | 22E2-25B | P额=6.3MPa,Q额=25L/min | 2 |
| 8 | 电磁阀 | 34E2-25B | P额=6.3MPa,Q额=25L/min | 1 |
| 9 | 电液伺服阀配伺服放大器 | QDY8-E20-200 |
P额=16MPa,Q额=20L/min， I额=200mA,电反馈式电液流量伺服阀 |
1 |
| 10 | 伺服油缸 | 定做（选） | D=50mm，d=28mm,L=60mm | 1 |
| 11 | 蓄能器 | NXQ1-1/10 | 容量1L，压力10MPa | 1 |
| 12 | 高压滤油器 | QVI-H40X5 |
压力32MPa,流量40L/min， 过滤精度5υ |
1 |
| 13 | 回油过滤器 | RFB-63X10 |
压力1.6MPa,流量63L/min， 过滤精度10υ |
1 |
| 14 | 风冷却器 | 压力1-4MPa,流量20L/min，功率65W | 1 | |
| 15 | 高压球阀 | YJZQ-J15 | 压力32MPa，通径15mm | 1 |
| 16 | 单向阀 | I-25 | 压力6.3MPa,流量25L/min | 1 |
| 17 | 电液比例方向阀配比例放大器 | 4WRE6E8-10B/24Z4/M |
最大流量65L/Min,重复精度＜=1%， 电磁铁最大电流1.5A。 |
1 |
| 18 | 电液比例溢流阀配比例放大器 | DBETR-10B/80M | 最高设定压力8MPa,最大流量3L/Min | 1 |
| 19 | 电液比例调速阀配比例放大器 | 2FRE6-20B/10QM | 最大流量10L/Min,最小压差0.6~1MPa，压降0.1~0.6MPa | 1 |
| 20 | 中泰数据采集卡 | PCI8335A | 输入通道数：单端32路，双端16路，最大采样频率250KHz,输出通道数：单端4路 |
1 |
